PPT 02 关系模型与关系代数

1. PPT 02 关系模型与关系代数：SQL 的积木¶

这一章是后面 SQL、E-R、范式的前置语言。考试很少单独大题考关系代数，但它的符号会在查询优化（第 8 章）里反复出现，而且“关系代数 ↔ SQL”的对应关系是你读懂任何查询题的底座。所以这一章要会两件事：

1. 看到一个关系代数表达式，能翻译成人话和 SQL。
2. 看到一句自然语言查询，能写出对应的 σ / π / ⋈。

数据库最底层的画面很朴素：

一张关系表 = 一张规则很严格的 Excel。
一行 tuple = 一条记录。
一列 attribute = 一个属性。

贯穿全章的例子（大学数据库）：

student(sid, name, major)
takes(sid, cid, score)
course(cid, title, dept)

三张表分工：

student：人是谁。
takes：谁选了什么课，成绩多少。
course：课是什么。

SQL 和关系代数的目标都是同一句话：

把分散在多张表里的信息，按条件重新拼成你要的结果。

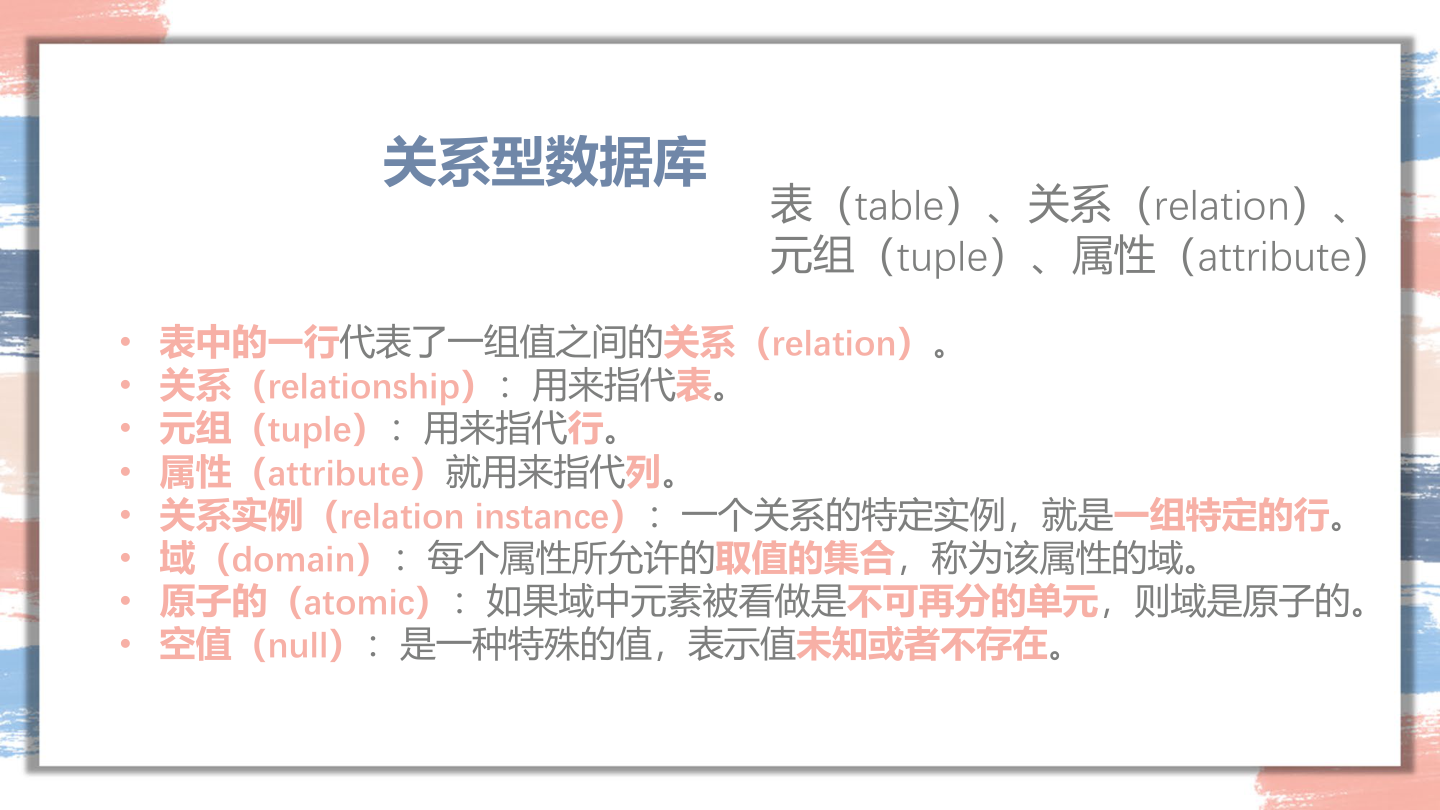

1.1 基本名词：表、行、列、域、空值¶

词	人话	例子
relation / table	一张表	`student(...)`
tuple	一行记录	某一个学生
attribute	一列属性	`sid`, `name`, `major`
domain	某列允许的取值范围	`score` 是数字，`gender` 是枚举
relation instance	某一时刻表里的所有行	当前 student 表内容
atomic	一个格子里只放一个不可再拆的值	不要把多个手机号塞进一个格子
NULL	未知或不存在	不是 0，也不是空字符串

关于关系的两个数学事实，选择题会问：

关系是“元组的集合”，所以理论上没有重复行，也没有固定顺序。
属性是 atomic 的，即每个格子只能放一个不可再分的值（第一范式 1NF 的要求）。

NULL 很容易考：

NULL 表示“未知”或“不存在”，不是 0，也不是空串。
任何和 NULL 的算术或比较，结果都是 unknown。
所以不能写 = NULL，要写 IS NULL / IS NOT NULL。

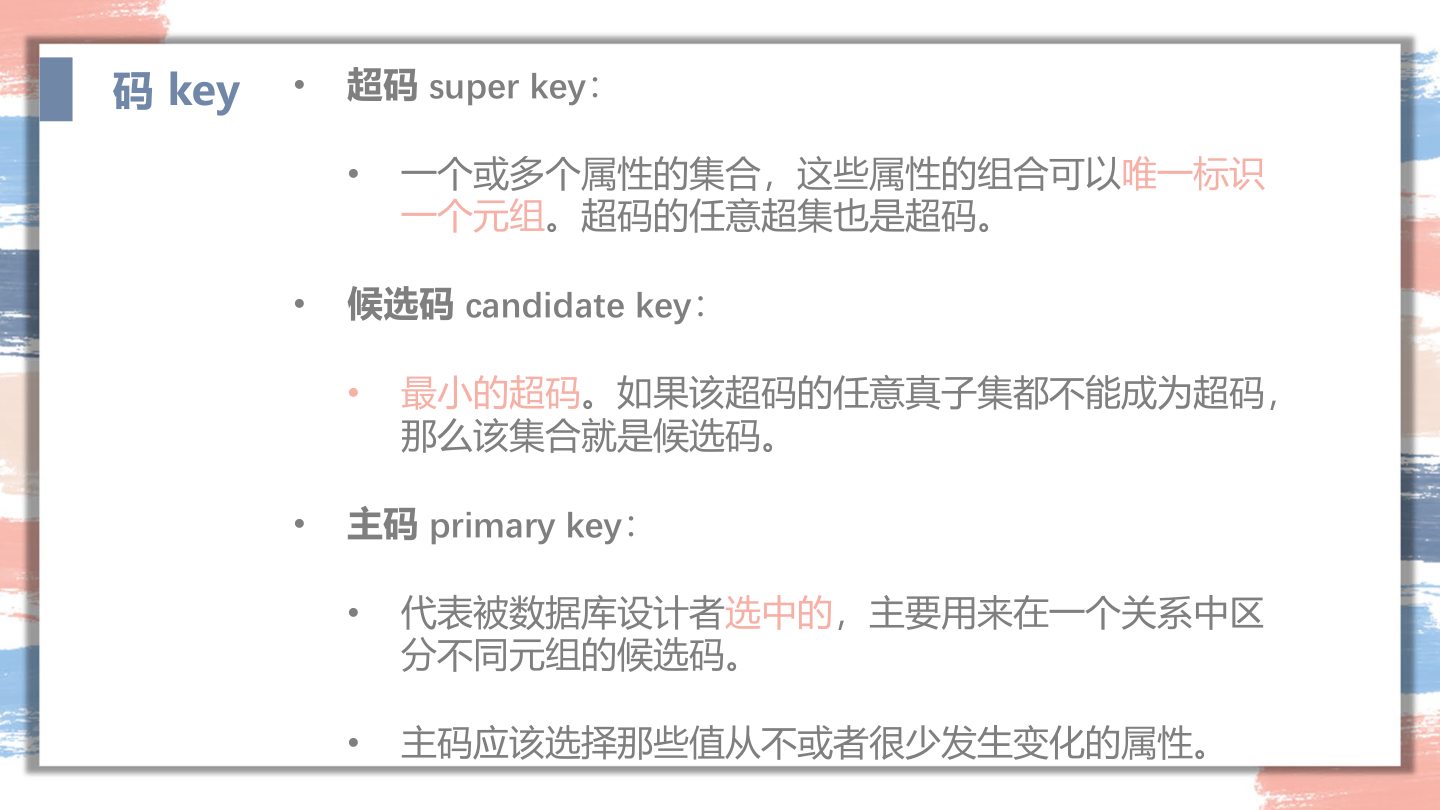

1.2 Key：怎么唯一认出一行¶

key 的核心问题是：

我用哪些属性，能唯一定位一行？

用集合语言说，属性集合 \(K\) 是 super key，当且仅当：对任意两行 \(t_1 \neq t_2\)，都有 \(t_1[K] \neq t_2[K]\)。也就是 \(K\) 的取值在整张表里不重复。

四个词，从宽到窄：

词	定义	关键点
super key	能唯一识别一行的属性集合	可能带多余属性
candidate key	最小的 super key	去掉任何一个属性就不再唯一
primary key	设计者选中的那个 candidate key	一张表只选一个
foreign key	本表的属性引用另一张表的 primary key	维持参照完整性

例子：

student(sid, name, major)
takes(sid, cid, score)

student.sid 是 primary key，唯一识别一个学生。
takes 里识别一行需要 (sid, cid) 的组合，所以它的 primary key 是 \(\{sid, cid\}\)。
takes.sid 是 foreign key，引用 student.sid。

foreign key 的约束含义（参照完整性）：

takes 里出现的每个 sid，必须能在 student 表里找到对应的行。

这就是后面 SQL 里 REFERENCES 的来源。

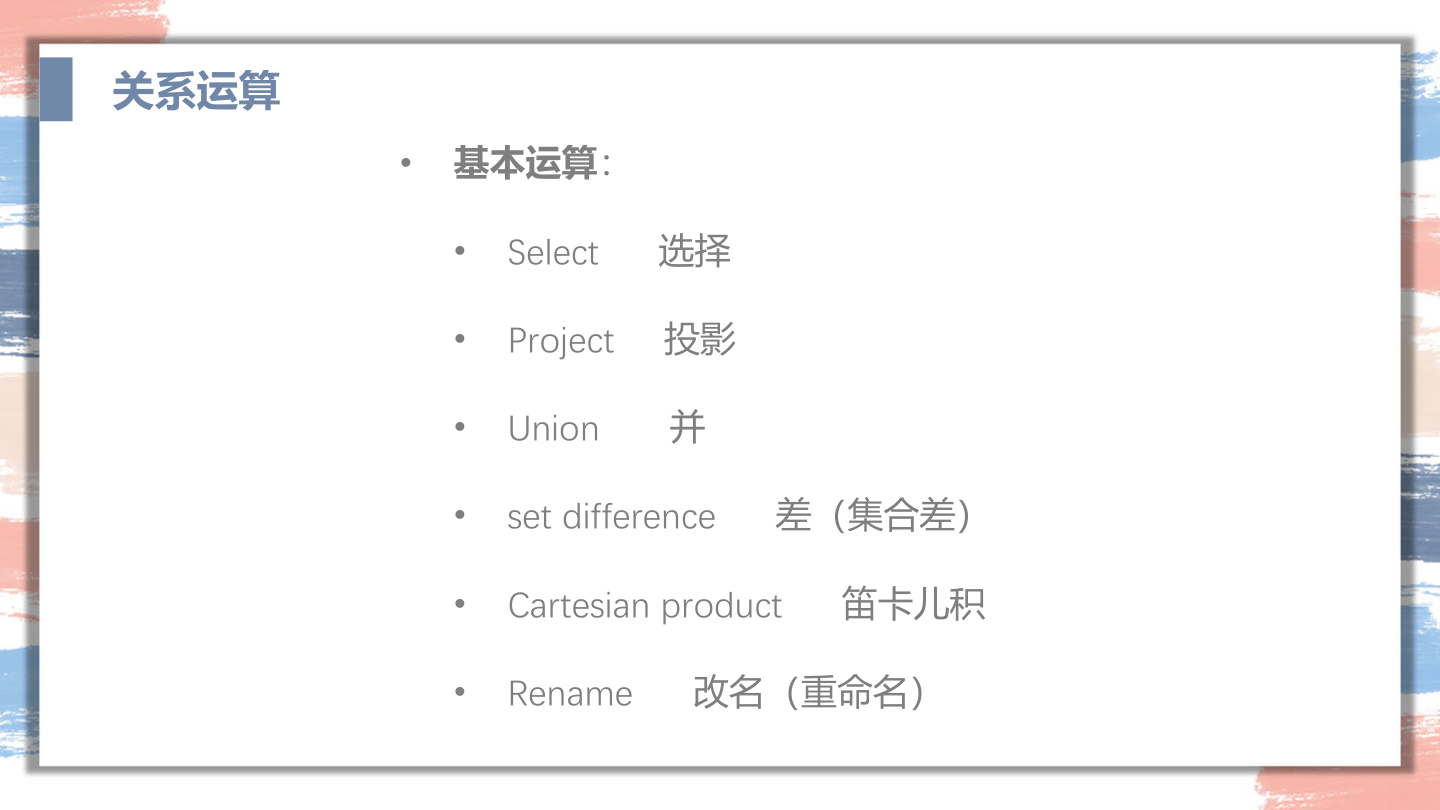

1.3 关系代数总览：六个基本算子 + 几个派生算子¶

关系代数不要当成抽象数学，它就是 SQL 的低配动作表。先看全表，再逐个讲：

操作	符号	人话	SQL 对应
Select	\(\sigma_{\theta}(r)\)	筛行	`WHERE`
Project	\(\pi_{A_1,\dots,A_k}(r)\)	挑列	`SELECT`
Union	\(r \cup s\)	并起来	`UNION`
Difference	\(r - s\)	A 有但 B 没有	`EXCEPT`
Cartesian product	\(r \times s\)	两张表暴力两两配对	没写连接条件的多表 `FROM`
Rename	\(\rho_{x}(r)\)	改名	`AS`
Intersection	\(r \cap s\)	交集（派生）	`INTERSECT`
Join	\(r \bowtie_{\theta} s\)	按条件拼表（派生）	`JOIN`
Natural join	\(r \bowtie s\)	按同名列相等拼表	`NATURAL JOIN`
Division	\(r \div s\)	“满足所有”（派生）	双层 `NOT EXISTS`
Assignment	\(temp \leftarrow E\)	把中间结果存起来	`WITH` / 临时表

其中 \(\{\sigma, \pi, \cup, -, \times, \rho\}\) 是六个基本算子，其余都能用它们拼出来。考试如果问“哪些是基本运算”，答这六个。

1.4 Select 与 Project：横着筛行，竖着挑列¶

Select（选择） \(\sigma_{\theta}(r)\)：保留 \(r\) 中满足条件 \(\theta\) 的行。

σ_{major='CS'}(student)

人话：从 student 里挑出专业是 CS 的学生（行变少，列不变）。条件 \(\theta\) 里可以用 \(=, \neq, <, >, \le, \ge\)，以及 \(\wedge\)（与）、\(\vee\)（或）、\(\neg\)（非）。

Project（投影） \(\pi_{A_1,\dots,A_k}(r)\)：只保留列出的那几列。

π_{name, major}(student)

人话：只看姓名和专业两列（列变少，行不变）。注意一个数学细节：

投影结果是“集合”，会自动去重。
所以 π_{major}(student) 得到的是去重后的专业列表。

这正好对应 SQL 里 SELECT DISTINCT。SQL 默认不去重（多重集语义），是 SQL 和纯关系代数的一个区别。

两个算子串起来：

\[\pi_{name}\big(\sigma_{major='CS'}(student)\big)\]

读作：先筛出 CS 学生，再只看名字。

1.5 集合运算：Union / Difference / Intersection¶

三个集合算子要求两个关系相容（union-compatible）：列数相同，且对应列的 domain 相同。

union（∪）：r 或 s 里出现的行。
difference（−）：在 r 里、但不在 s 里的行。
intersection（∩）：r 和 s 都有的行。

交集是派生的，因为：

\[r \cap s = r - (r - s)\]

例子：找“选了 CS101 但没选 CS102”的学生 sid：

\[\pi_{sid}\big(\sigma_{cid='CS101'}(takes)\big) - \pi_{sid}\big(\sigma_{cid='CS102'}(takes)\big)\]

1.6 笛卡尔积与 Join：把两张表拼起来¶

笛卡尔积 \(r \times s\)：把 \(r\) 的每一行和 \(s\) 的每一行两两配对。如果 \(r\) 有 \(n_r\) 行、\(s\) 有 \(n_s\) 行，结果有 \(n_r \times n_s\) 行。

光有笛卡尔积没意义，要配合 select 把“拼错的组合”筛掉。比如要把学生和他选的课拼起来：

\[\sigma_{student.sid = takes.sid}(student \times takes)\]

这个“笛卡尔积 + 选择”太常用了，于是定义 theta join：

\[r \bowtie_{\theta} s = \sigma_{\theta}(r \times s)\]

所以上面那句等价于：

\[student \bowtie_{student.sid = takes.sid} takes\]

这一步等价关系（\(\sigma_{\theta}(r \times s) = r \bowtie_{\theta} s\)）在第 8 章查询优化里会被反过来用：把笛卡尔积加选择识别成一个 join，从而用更快的 join 算法。

1.7 Natural join：同名属性自动相等，既方便也危险¶

Natural join \(r \bowtie s\) 的规则：

自动找两张表里所有同名属性，要求它们都相等；
再在结果里把重复的同名列只保留一份。

例子：

\[student \bowtie takes \bowtie course\]

如果同名连接列正好是 sid 和 cid，这一句就把三张表正确拼起来了，很省事。

危险之处来自 docx 笔记里那个经典坑：

student(sid, name, dept_name)
takes(sid, cid)
course(cid, title, dept_name)

如果直接 (student ⋈ takes) ⋈ course，natural join 会同时按 cid 和 dept_name 连接，等于偷偷加了一条“学生所在系 = 课程开课系”的条件，结果就错了。

所以做题要会用 join ... using，显式指定只按哪个属性连：

(student ⋈ takes) join course using (cid)

A4 规则：

natural join 只在确认所有同名列都应该相等时使用；
否则改用 theta join 显式写连接条件，或用 using 限定连接列。

1.8 Rename 与 Assignment：自连接和分步计算¶

Rename \(\rho_{x}(r)\) 给关系或属性改名，最重要的用途是自连接：同一张表要参与两次时，必须改名区分。

例子：找有重名（title 相同）但 cid 不同的课程对。需要把 course 用两次：

\[\pi_{c_1.title}\Big(\sigma_{c_1.title = c_2.title \,\wedge\, c_1.cid \neq c_2.cid}\big(\rho_{c_1}(course) \times \rho_{c_2}(course)\big)\Big)\]

Assignment \(temp \leftarrow E\) 把一个子表达式的结果命名存下来，让复杂查询能分步写，对应 SQL 的 WITH 或临时表。

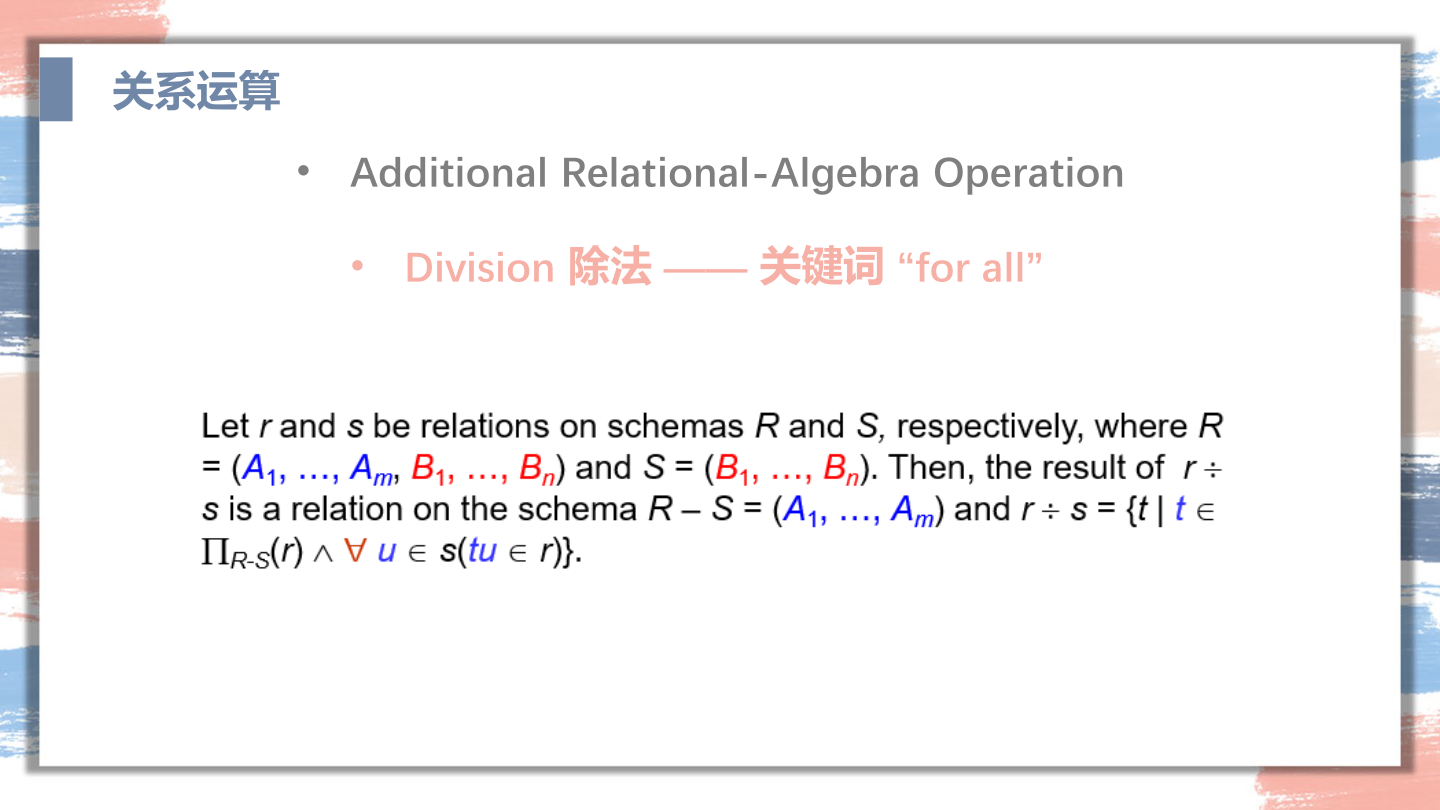

1.9 Division：看到“所有 / 每一个”就想到它¶

Division \(r \div s\) 服务于全称量词。它的信号词是：

for all / 所有 / 每一个 / 选了全部…… / 参加了所有……

定义直觉：设 \(r\) 的属性是 \(R\)，\(s\) 的属性是 \(S \subseteq R\)，令剩下的属性是 \(R - S\)。那么

\[r \div s = \{\, t \mid t \in \pi_{R-S}(r) \ \text{且对} \ s \ \text{中每个} \ u, \ (t,u) \in r \,\}\]

人话：在 \(r\) 里，找那些“把 \(s\) 中所有值都配齐了”的 \(t\)。

经典例子：找选修了所有 CS 课程的学生。

设 R1 = π_{sid, cid}(takes)         -- 每个学生选了哪些课
设 S  = π_{cid}(σ_{dept='CS'}(course)) -- 所有 CS 课的 cid
答案 = R1 ÷ S

读法不是“他选了哪些课”，而是反过来：

对一个学生，检查是否“不存在某门 CS 课他没选”。

这正是 SQL 里用双层 NOT EXISTS 表达全称量词的来源（详见第 2 章 SQL）。你不一定要熟练手写 division 的基本算子展开，但要记住：

看到“所有 / 每一个”，关系代数想 division，SQL 想双层 NOT EXISTS。

1.10 把一句查询翻译成关系代数（完整示范）¶

题目：

查询 CS 专业中选了 Database 课程的学生姓名。

第一步，定位信息在哪：

姓名 name、专业 major 在 student。
选课关系在 takes。
课程名 title 在 course。

第二步，先拼表，再筛行，最后挑列（从里往外写）：

\[\pi_{name}\Big(\sigma_{major='CS' \,\wedge\, title='Database'}\big(student \bowtie takes \bowtie course\big)\Big)\]

第三步，翻译成 SQL（注意用显式连接条件，避开 natural join 的坑）：

SELECT s.name
FROM student AS s, takes AS t, course AS c
WHERE s.sid = t.sid
  AND t.cid = c.cid
  AND s.major = 'CS'
  AND c.title = 'Database';

对照表，记住三组核心对应：

关系代数	SQL	动作
\(\sigma_{\theta}\)	`WHERE`	横着筛行
\(\pi_{A}\)	`SELECT`	竖着挑列
\(\bowtie\)	`JOIN` / `FROM`+连接条件	拼表

1.11 关系代数 A4 规则¶

relation 是元组的集合（无重复、无序），tuple 是行，attribute 是列，格子要 atomic。
super key 能唯一识别一行；candidate key 是最小的 super key；primary key 选一个；foreign key 指向别表的 primary key。
六个基本算子：σ、π、∪、−、×、ρ。其余（∩、⋈、÷）都是派生的。
σ_θ 筛行（WHERE）；π 挑列且去重（SELECT DISTINCT）。
∪/−/∩ 要求两关系相容；r∩s = r−(r−s)。
theta join：r ⋈_θ s = σ_θ(r × s)，第 8 章优化会反向利用这条等价。
natural join 按所有同名列相等并去重，慎用；不确定就用 using 或显式 theta join。
自连接必须用 ρ 改名区分。
division（÷）对应“所有 / for all”，SQL 用双层 NOT EXISTS。
翻译查询：先定位信息在哪张表，再“拼表 → 筛行 → 挑列”从里往外写。
