Chap 2：存储器层级与 Cache¶

→ 课程索引：CA 首页 → 刷题实战：刷题实战

这是全课最值钱的一章：选择题（地址拆分、AMAT、三类失效、写策略、优化目标辨析）和大题（循环访存 miss 计数）都稳定从这里出。第一道大题几乎每年都是 Cache。把本章吃透，期末就稳了一大半。

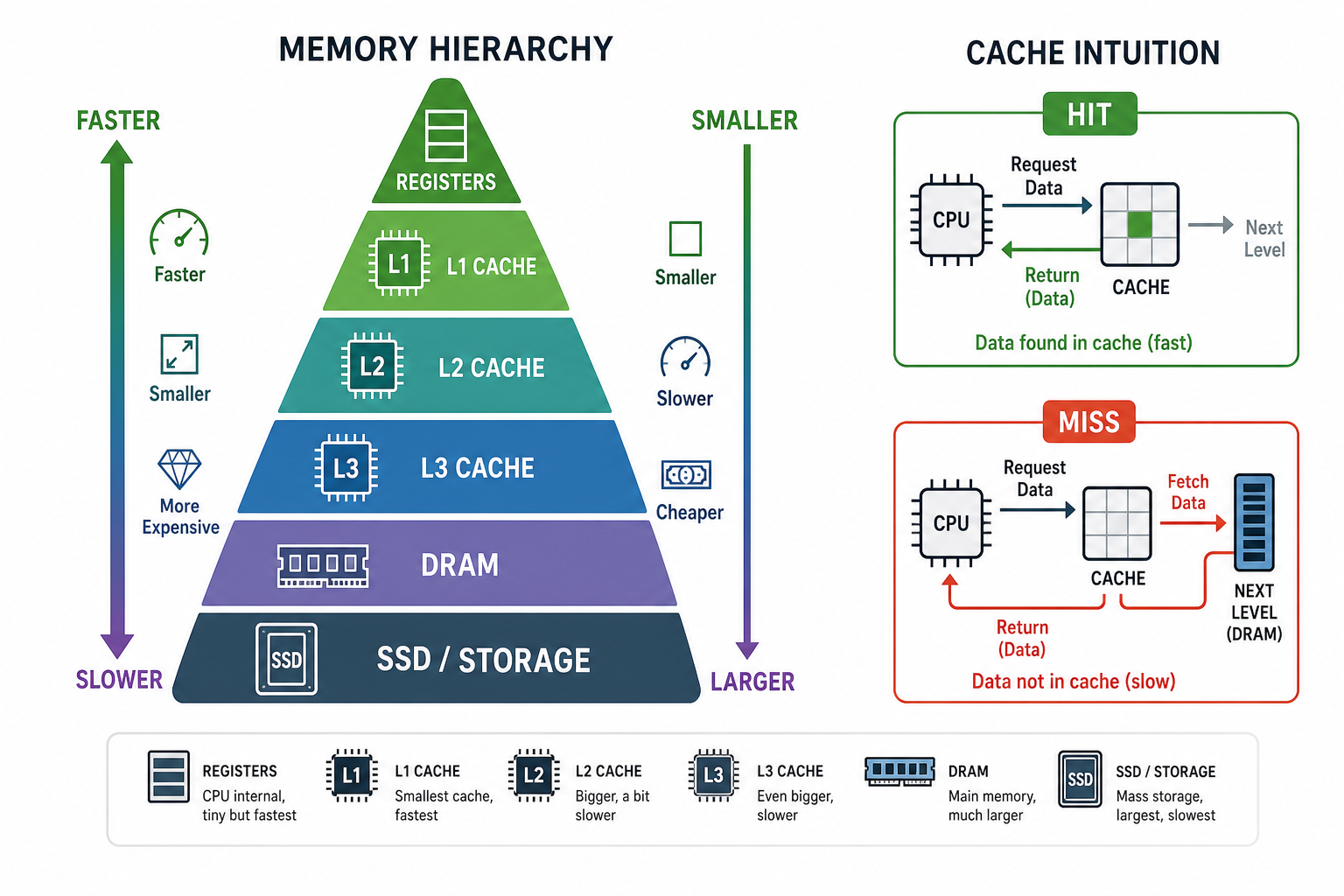

1. 为什么要有存储器层级¶

CPU 极快，DRAM 慢得多。每次都去主存取数据，CPU 大部分时间都在干等。解决办法是搭一层层存储器，让最近要用的数据离 CPU 更近。

层级	特点
Register	最快、最小
L1 Cache	很快、容量小
L2/L3 Cache	更大、更慢
DRAM 主存	容量大、延迟高
SSD/Disk	更大、更慢

之所以这套机制有效，靠的是局部性：

时间局部性：刚用过的数据很可能很快再用。
空间局部性：用了某地址，附近地址也很可能用到。

2. Cache 术语与 AMAT（必背）¶

术语	含义
Block / Line	Cache 与内存间搬运的最小单位
Hit / Miss	要访问的数据在 / 不在 Cache 里
Hit time	命中时的访问时间
Miss penalty	失效后从下一级取回的额外代价
Miss rate	失效率

核心公式：

\[ \text{AMAT} = \text{Hit time} + \text{Miss rate} \times \text{Miss penalty} \]

多级 Cache（注意是嵌套的）：

\[ \text{AMAT} = \text{Hit}_{L1} + \text{MR}_{L1} \times (\text{Hit}_{L2} + \text{MR}_{L2} \times \text{Penalty}_{L2}) \]

local miss rate vs global miss rate（高频坑）

Local miss rate = 该级失效数 / 到达该级的访问数（如 L2 local = L2 miss / L1 miss）。
Global miss rate = 该级失效数 / CPU 总访问数。
多级 AMAT 公式里乘的是 local miss rate。算 stall 时不要混。

例题：AMAT 与每指令平均停顿（22-23 第 12 题原型）

1000 次访存中 L1 miss 40 次，L2 miss 20 次。L1 hit time=1，L2 hit time=10，memory penalty=200，每指令 1.5 次访存。求每指令平均停顿周期。

L1 miss rate = 40/1000 = 0.04
L2 local miss rate = 20/40 = 0.5
每次访存的停顿 = L1 miss rate ×(L2 hit time + L2 local miss × penalty) = 0.04 ×(10 + 0.5×200) = 0.04×110 = 4.4
每指令停顿 = 4.4 × 1.5 = 6.6 周期

注意：stall 通常不把 L1 hit time 当停顿（命中是正常开销）；而 AMAT 要含 hit time。这就是历年卷里 5.4 和 6.6 两个答案的来源——问 AMAT-相关量还是问 stall，算法不同。

例题：算真实 CPI（22-23 第 21 题）

理想 CPI=1，无指令 cache miss，30% 指令是数据访问，数据 cache miss rate=10%，miss penalty=20。求真实 CPI。

真实 CPI = 1 + 0.30 × 0.10 × 20 = 1 + 0.6 = 1.6。

3. Cache 四问¶

任何 Cache 设计都归到这四问：

问题	问什么	答案
块放哪	内存块能放进 Cache 哪些位置	直接映射 / 组相联 / 全相联
怎么找	地址如何拆分、如何判命中	Tag / Index / Offset
替换谁	满了踢哪块	Random / LRU / FIFO
怎么写	写命中、写失效如何处理	Write-through/back、Write-allocate

→ 概念页：[[concepts/cache]]

4. 地址拆分（大题必用）¶

组相联地址格式：

\[ \text{Address} = [\ \text{Tag} \mid \text{Index} \mid \text{Block Offset}\ ] \]

Block Offset 位数 = \(\log_2(\text{块大小 } B)\)
Index 位数 = \(\log_2(\text{组数 } S)\)，其中 组数 = 总容量 /（块大小 × 相联度）
Tag 位数 = 物理地址位数 − Index − Offset

组数公式别错

Index 选的是组（set），不是行。\(n\) 路组相联里，组数 = 容量 /(块大小 × \(n\))。全相联只有 1 组，Index=0 位；直接映射相联度=1。

例题：8KB / 1024 组 / 4 路，求块大小（回忆卷大题1）

容量 8KB，1024 组，4 路。块大小 = 8192 /(1024 × 4) = 2 字节？不对——再看：块大小 = 容量 /(组数 × 路数) = 8192 /(1024×4) = 2B。

若题目给的是 word=4B，则一个块连 1 个 word 都放不下，这种参数通常是想让你判断它牺牲了空间局部性（块太小，无法利用相邻元素）。做这类题先算块能放几个元素，再据此评价 temporal/spatial locality。

例题：TLB / VIPT 地址位（22-23 第 30-33 题）

虚拟地址 46 位，物理地址 36 位，页大小 8KB，Cache 容量 16KB。

直接映射 16KB：Offset+Index 共占 \(\log_2 16K = 14\) 位，Tag = 36 − 14 = 22 位。
8 路 16KB：组数 = 16K /(块 × 8)；若块=64B，组数=32→Index=5，Offset=6，Tag=36−11=25 位。（按题目给的块大小算）
VIPT 2 路 16KB：物理 Tag 同样用物理地址高位算。VIPT 的妙处是 Index 用页内偏移（虚拟=物理那几位），可与 TLB 查询并行，但 Tag 必须用物理地址。

5. 三类失效（3C）¶

类型	原因	解决
Compulsory（强制/冷启动）	第一次访问必 miss	预取、增大块
Capacity（容量）	Cache 太小，工作集放不下	增大 Cache
Conflict（冲突）	多块映射到同组互相挤掉	提高相联度

多核还有第 4 个 C：Coherence miss（一致性失效，→ Chap 5）。选择题爱问“单核 Cache 的失效不包括哪类”——答案就是 coherence miss。

6. 写策略（选择题高频）¶

写命中：

Write-through：同时写 Cache 和下一级。简单、一致性好，但带宽压力大。
Write-back：只写 Cache，块被替换时再写回（需 dirty bit）。省带宽。

写失效：

Write-allocate：先把块调入 Cache 再写。常配 write-back。
No-write-allocate / write-around：直接写下一级，不调入。常配 write-through。

记忆口诀

write-back + write-allocate 一对；write-through + write-around 一对。 write-back 的代价不在写命中时付，而在 dirty 块被替换时才付一次写回。这是循环访存大题的关键计费点。

7. 循环访存大题模板（第一道大题主力）¶

历年卷典型题（22-23 第二大题）：

for (int i = 0; i < 512; i++)
    c[i] = a[i] * b[i] + b[i];

a,b,c 连续存放，每元素 4B，write-back + write-allocate，miss penalty=100，write-back 也=100，全命中时每次迭代 \(L\) 周期。

做题模板：

算一个 cache line 放几个元素：line size / element size。
连续访问时，每几次迭代发生一次 compulsory miss（= 一个块的元素数）。
分别数 a[i]、b[i]、c[i] 各自的 miss。
write-allocate 下写 c[i] 也会先 write miss 调块；若该块替换了 dirty 块，还要 write back。
direct-mapped 且地址冲突时，逐次判断是否互相替换（冲突 miss 爆炸）。

三档答案（line=16B / 64B / 直接映射 2KB）

(1) line=16B（4 个 int/块）：每 4 次迭代，第 1 次 a、b、c 各 1 miss，后 3 次全命中。平均 = \(((L+100+100+100) + L + L + L) / 4 = L + 75\)。

(2) line=64B（16 个 int/块）：每 16 次迭代第 1 次 3 个 miss。平均 = [(L+300) + 15L] / 16 = L + 18.75。块越大，连续数组的 compulsory miss 越摊薄。

(3) 直接映射 2KB，line=64B：a、b、c 的地址映射到同一组，每次迭代互相替换。 a miss → b miss 替换 a → c 写 miss 替换 b → 下次 a 又 miss 替换 c，且 c 是 dirty 要 write back。粗算每次迭代约 3 次 miss + write back ≈ L + 400。这说明小容量 + 直接映射会让 conflict miss 彻底毁掉性能。

例题：blocking 的收益（22-23 第 20 题，矩阵转置）

分块版 vs 未分块版的 miss 比约为 1 : 8。分块（blocking）把工作集压进 Cache，复用块内数据，大幅减少 capacity/conflict miss。这是“为什么要分块”的经典题。

8. 十大高级优化（按"减少什么"记）¶

目标	方法
↓ Hit time	小而简单的 L1、路预测（way prediction）
↑ 带宽	流水线化 Cache、多分区（banked）Cache、非阻塞 Cache
↓ Miss penalty	多级 Cache、关键字优先（critical word first）、合并写缓冲
↓ Miss rate	增大块、增大容量、提高相联度、编译器优化
用并行隐藏	硬件预取、编译器预取

最爱考的辨析：这个优化减少的是什么

优化	主要减少
larger block size	compulsory miss（但 ↑ miss penalty，且块太大可能 ↑ conflict）
larger cache	capacity miss（但可能 ↑ hit time）
higher associativity	conflict miss（但 ↑ hit time / 功耗——所以"提高相联度降功耗"是错的）
multilevel cache	miss penalty
pipelined cache access	提带宽/频率，不减 miss rate（高频陷阱选项）
critical word first / early restart	miss penalty
avoiding address translation	hit time

"增大块利用空间局部性减少compulsory miss"——填空题原句。

9. 虚拟内存与 TLB¶

虚拟内存解决三件事：保护（进程隔离）、抽象（每个进程独享连续大地址空间）、管理（不够时换页到磁盘）。

\[ \text{虚拟地址} \xrightarrow{\text{Page Table / TLB}} \text{物理地址} \]

TLB（Translation Lookaside Buffer）= 页表项的 Cache。没有它每次访存都要先查页表（多一次甚至多次访存）。
TLB 当作全相联 Cache 看：Tag = 虚拟页号（VPN），数据行 = 物理页号（PPN）。这是 22-23 第 29 题答案。
VIPT（Virtual Index, Physical Tag）：用虚拟地址的页内偏移做 Index（虚=物那几位），可与 TLB 翻译并行；Tag 用物理地址保证正确性。兼顾速度与正确。

10. 本章考点清单¶

AMAT 单级 / 多级公式，local vs global miss rate
每指令停顿、真实 CPI 计算
地址拆分：Offset / Index / Tag 位数，组数公式
3C 失效；单核不含 coherence miss
write-back+allocate / write-through+around 配对
循环访存大题三档（块大小、直接映射冲突、write-back 计费）
blocking 减少 miss
十大优化"减少什么"辨析，pipelined cache 不减 miss rate
TLB：Tag=VPN，数据=PPN；VIPT 含义

上一章 → Chap 1 ｜下一章 → Chap 3（ILP，第二道大题主力：Scoreboard/Tomasulo/ROB）。
