Chap 3：指令级并行（ILP）

→ 课程索引：CA 首页 → 刷题实战：刷题实战

本章是第二道大题的主力：Scoreboard / Tomasulo / ROB 的时序表，几乎每年必考。这类题步骤性极强，靠模板就能拿分。选择题则考依赖/冒险、精确异常、循环展开、分支预测、多发射。内容多，但只要把"填表流程"练熟，性价比极高。

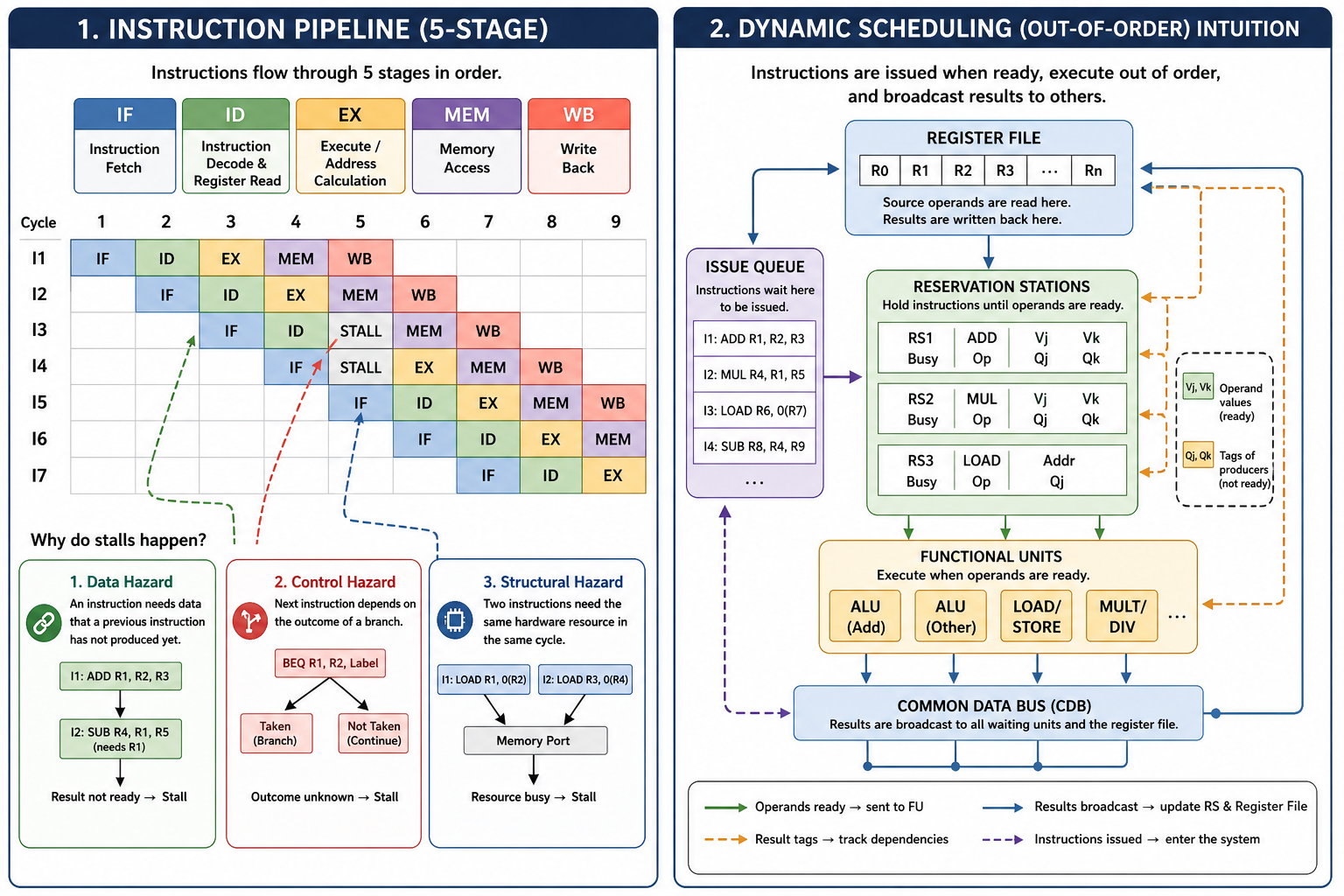

流水线与动态调度

1. 流水线与 CPI 拆解

经典五级流水线：

阶段 含义
IF 取指
ID 译码 / 读寄存器
EX 执行 / 算地址
MEM 访存
WB 写回寄存器
\[ \text{Pipeline CPI} = \text{Ideal CPI} + \text{Structural} + \text{Data hazard} + \text{Control stalls} \]

ILP 的目标就是把右边那些 stall 项压下去。

2. 依赖 vs 冒险（选择题根基）

依赖（程序性质） 含义 对应冒险 能否消除
数据依赖（真依赖） 后条真用前条结果 RAW 不能，只能等/转发
反依赖 后条写了前条要读的名字 WAR 能，靠寄存器重命名
输出依赖 两条写同一名字 WAW 能，靠寄存器重命名
控制依赖 是否执行取决于分支 Control 分支预测/推测

关键辨析

  • Dependence 是程序本身的关系；Hazard 是某种流水线实现下因重叠执行可能出错。
  • RAR 不是冒险（都只读，没冲突）。选择题问"以下哪个不是 data hazard"→ RAR。
  • RAW = true dependence，无法靠重命名消除；WAR/WAW 是 name dependence，可重命名消除。
例题：哪个执行顺序违反依赖（22-23 第 4 题 / 24-25 选择）

给一段指令，先列出真依赖链（谁写、谁读同一寄存器），再逐个选项检查是否有“读在写之前”“写顺序颠倒”。只要某选项让有 RAW 的指令乱序到源还没算出，就是错的。

例题：forwarding 解决不了哪段（22-23 第 10 题）

load-use 冒险转发解决不了：ld x1,0(x2) 紧跟 and x6,x1,x7。 直觉：load 的数据要到 MEM 末才回来，紧跟的指令在 EX 初就要用，时间上来不及，必须停 1 拍。其他 ALU→ALU 的 RAW 都能靠 EX/MEM 转发解决。

3. 精确异常（选择题高频）

精确异常：异常发生时，能保证异常指令之前的指令全部完成，之后的指令尚未生效（可重启）。

  • 实现靠 ROB 顺序提交（见下文）。
  • 22-23 第 2 题坑点：异常指令地址写入 mepc（不是 mtvec，后者存异常处理程序入口）。
  • 动态调度若不加 ROB，会产生不精确异常。

4. 循环展开（Loop Unrolling）

做两件事：① 减少循环控制/分支开销；② 暴露更多独立指令，让调度器填满流水线空洞。

代价：代码变大、寄存器压力增加、重命名没做好会引入假依赖。

例题：哪段最受益于循环展开（22-23 第 3 题）

选迭代之间相互独立的那段（如 C[i]=A[i]+B[i]）。带循环携带依赖的（C[i]=C[i-1]+B[i]）展开了也并行不了。

5. 分支预测

预测器 直觉
1-bit 记上次跳没跳
2-bit 饱和计数器，连错两次才翻向（抗偶然）
相关预测器 (m,n) 用最近 \(m\) 个分支历史选 \(2^m\) 个预测器，每个 \(n\) 位
锦标赛预测器 全局+局部多个预测器比赛，选择器挑更准的
带标签混合预测器 多个不同历史长度的表，取匹配且历史最长的
BTB（分支目标缓冲） 不只预测跳不跳，还缓存跳转目标地址，命中可 0 损失

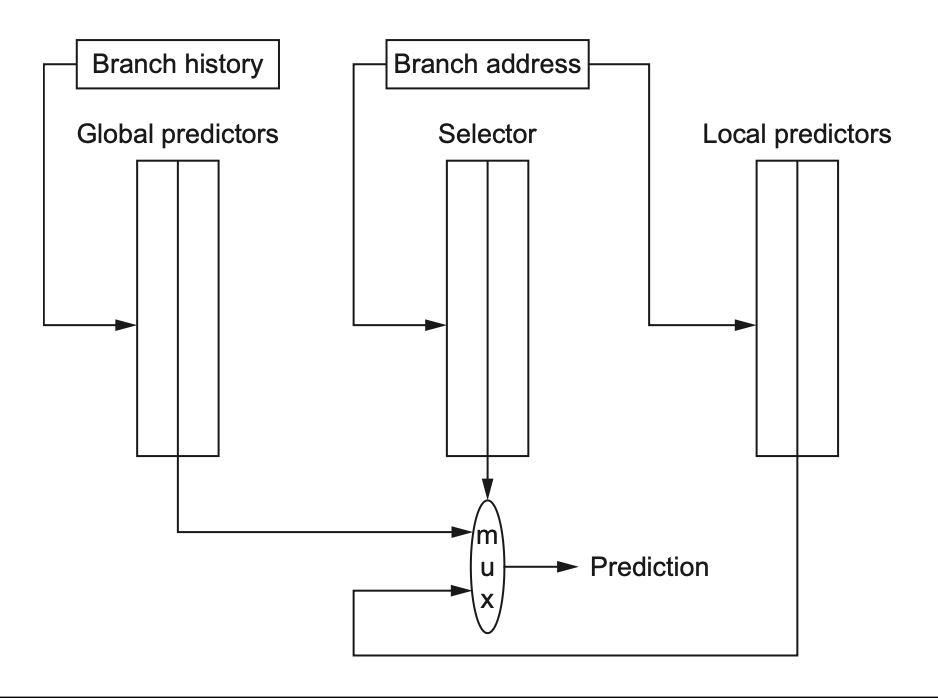

分支预测器结构

(m,n) 预测器总位数（必考公式）：

\[ \text{total bits} = 2^m \times n \times (\text{该分支地址选中的项数}) \]
例题：(2,2) 预测器有 4K 项，多少 bits（24-25 / 22-23 同型）

一种问法："(0,2) 有 4K 项是多少 bits？相同位数的 (2,2) 能装几项？" - (0,2)，4K 项：\(2^0 × 2 × 4K = 8K\) bits。 - 同位数下 (2,2)：\(8K /(2^2 × 2) = 1K\) 个分支项。

例题：2-bit 预测器预测循环的 miss rate（24-25）

循环模式"第 3n+1、3n+2 跳，第 3n 不跳"，分析饱和计数器在稳态下每轮错几次。这类题要按状态机一步步走，画出 T/NT 序列再数错误。

例题：分支损失（24-25 选择 / 22-23 第 24 题）

分支在 EX 末才定下条件和目标地址。问 ①预测跳转且实际跳转 ②预测不跳且实际不跳 的损失。 - 预测跳转、实际跳转：要等 EX 末才知目标，ID/EX 取的指令作废 → 2 周期损失。 - 预测不跳、实际不跳：照常取下一条，无需算目标 → 0 损失。答案 (2, 0)。

6. 动态调度：把 ID 拆两半

简单流水线的硬伤是有序发射有序执行：一条指令停顿，后面全卡住。动态调度让硬件在运行时重排执行顺序。

把 ID 拆成：

  1. Issue（发射）：顺序发射，检查结构冒险。
  2. Read operands（读操作数）：等数据冒险消除后读操作数，可乱序执行。

乱序执行会引入原本没有的 WAR/WAW，但都能靠寄存器重命名消除。

两种实现：Scoreboard（记分板）和 Tomasulo。

7. Scoreboard（记分板）

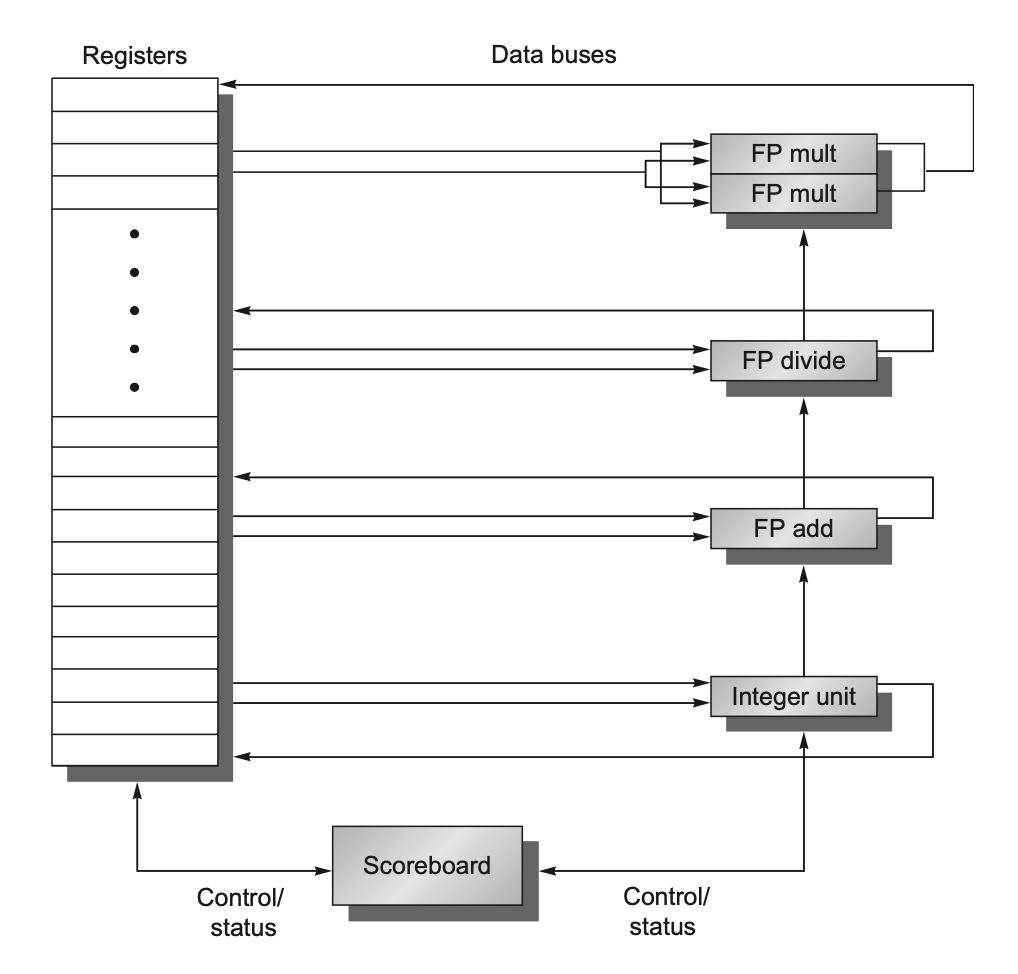

记分板结构

集中式动态调度。四阶段：

阶段 做什么 检查
1. Issue 功能单元空闲且无 WAW 才发射 结构冒险、WAW
2. Read operands 等 RAW 解除后读操作数 RAW
3. Execute 功能单元执行（多周期） —
4. Write result 不会造成 WAR 才写回 WAR

三张表：

表 记录
Instruction status 每条指令到哪个阶段
Functional unit status 单元忙否、做什么 op、Fi/Fj/Fk（目的/源寄存器）、Qj/Qk（源来自哪个单元）、Rj/Rk（源是否就绪）
Register result status 每个寄存器将由哪个功能单元写

Scoreboard 的关键限制

  • 不能消除 WAR/WAW，只能靠停顿避免（Issue 阶段挡 WAW，Write 阶段挡 WAR）。
  • 没有寄存器重命名、没有前递/CDB，Read operands 和 Write result 不能在同一拍重叠，所以比 Tomasulo 慢。
  • 22-23 第 5 题：D 选项"Scoreboard 能检测 WAR/RAW 但不能消除"——正确。
例题：Scoreboard 时序填表（24-25 第四大题 / 22-23 第三大题）

LD   F2, 0(R0)
LD   F4, 0(R1)
MULTD F6, F2, F4
ADDD F8, F0, F2
SD   F2, 0(R0)
SD   F4, 0(R1)
填表口诀，逐拍推进： 1. Issue：目标功能单元空闲 + 目标寄存器没有别的活跃写（防 WAW）→ 发射。否则停。 2. Read：所有源寄存器都"没有在算的写"了（RAW 解除）→ 读。 3. Exec：占用功能单元 latency 个周期。 4. Write：检查有没有更早的指令还没读走"我要覆盖的源"（防 WAR）→ 写。 填到"第一条 LD 处于 WR 阶段"以及"下一周期"的状态表快照即可。

8. Tomasulo 算法

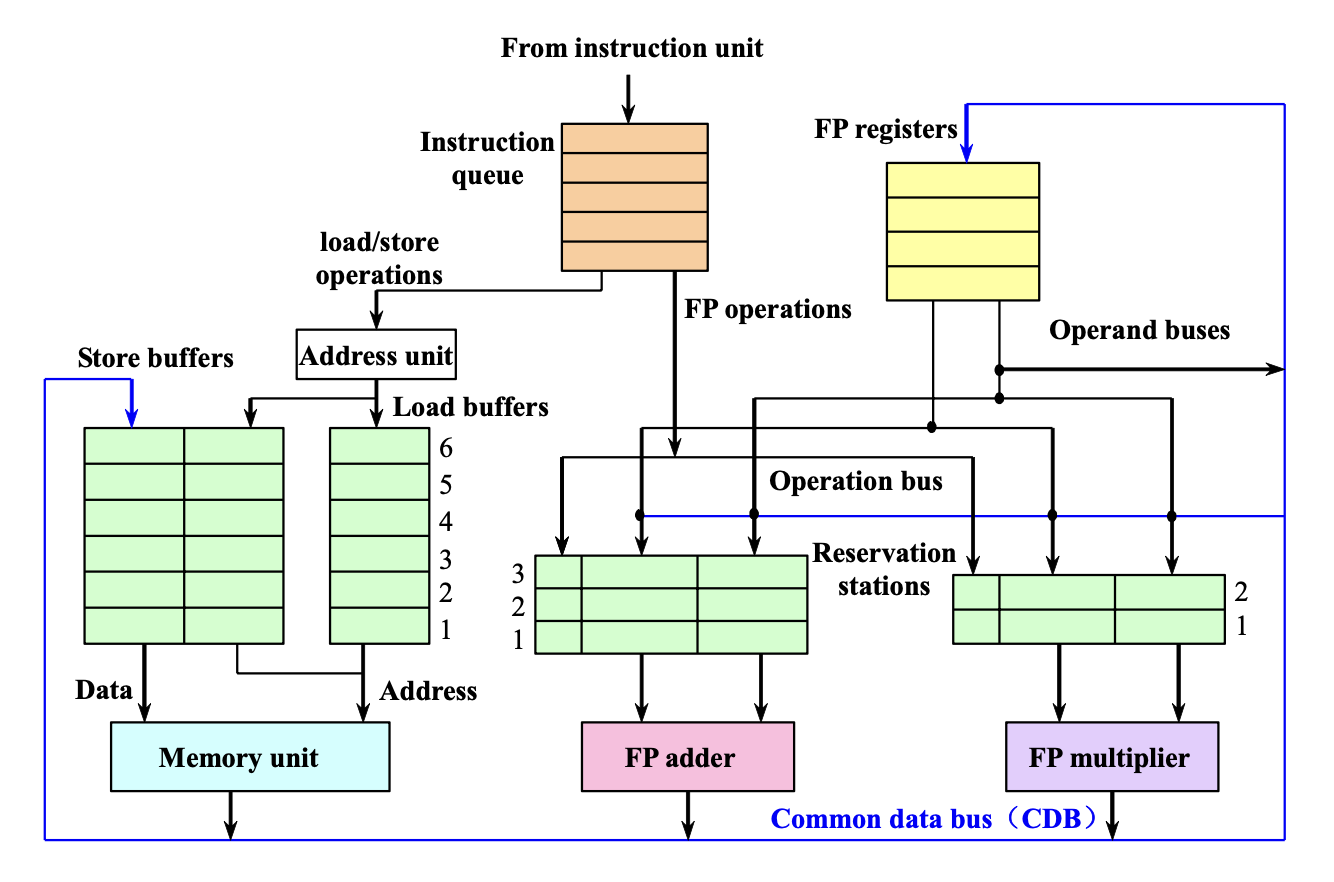

Tomasulo 浮点单元结构

相比 Scoreboard 更强：保留站 + CDB + 寄存器重命名，能消除 WAR/WAW。

  • 保留站（Reservation Station）：缓存等待执行的指令及其操作数。
  • 寄存器重命名：把"寄存器名"换成"哪个保留站会产生这个值"（tag），名字冲突被改名消除。
  • CDB（公共数据总线）：结果一算完就广播给所有等待者（旁路），无需经过寄存器。

三阶段：

阶段 做什么
1. Issue 取队首指令；有空保留站则发射，操作数有值就填值、没值就记 tag（Qj/Qk）；无空站则结构停顿
2. Execute 操作数齐了就执行（监听 CDB 等缺的操作数）；RAW 靠此延迟避免
3. Write result 结果上 CDB，广播到寄存器和所有等待的保留站

保留站字段：Op, Qj, Qk, Vj, Vk, A, Busy（Q 与 V 只有一个有效：有值用 V，没值记 Q）。

完整算法步骤表（直接对照填表）：

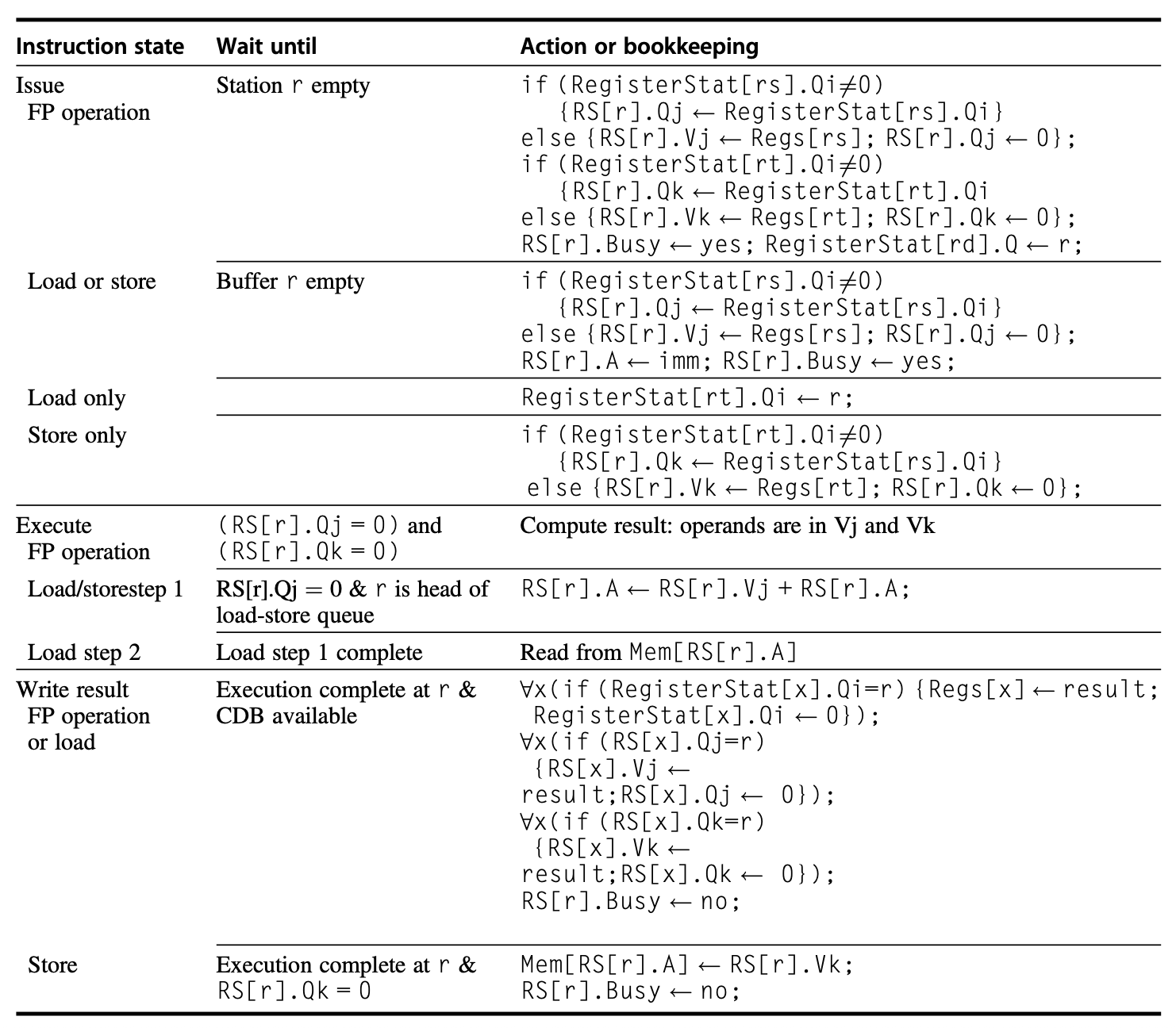

Tomasulo 算法步骤

为什么能消 WAR/WAW

后续指令不再直接抢同一个架构寄存器名，而是等某个 tag 的结果。保留站数量 > 真实寄存器数，名字冲突被"改名"化解。

Tomasulo 缺点（选择题）

  • 硬件复杂、CDB 是瓶颈（每拍只能广播 1 个结果）。
  • 仍是不精确异常（要加 ROB 才精确）。
  • 22-23 第 5 题 B 选项"Tomasulo 用寄存器重命名最小化 RAW"是错的——重命名消的是 WAR/WAW，RAW 靠等操作数。

9. 硬件推测与 ROB

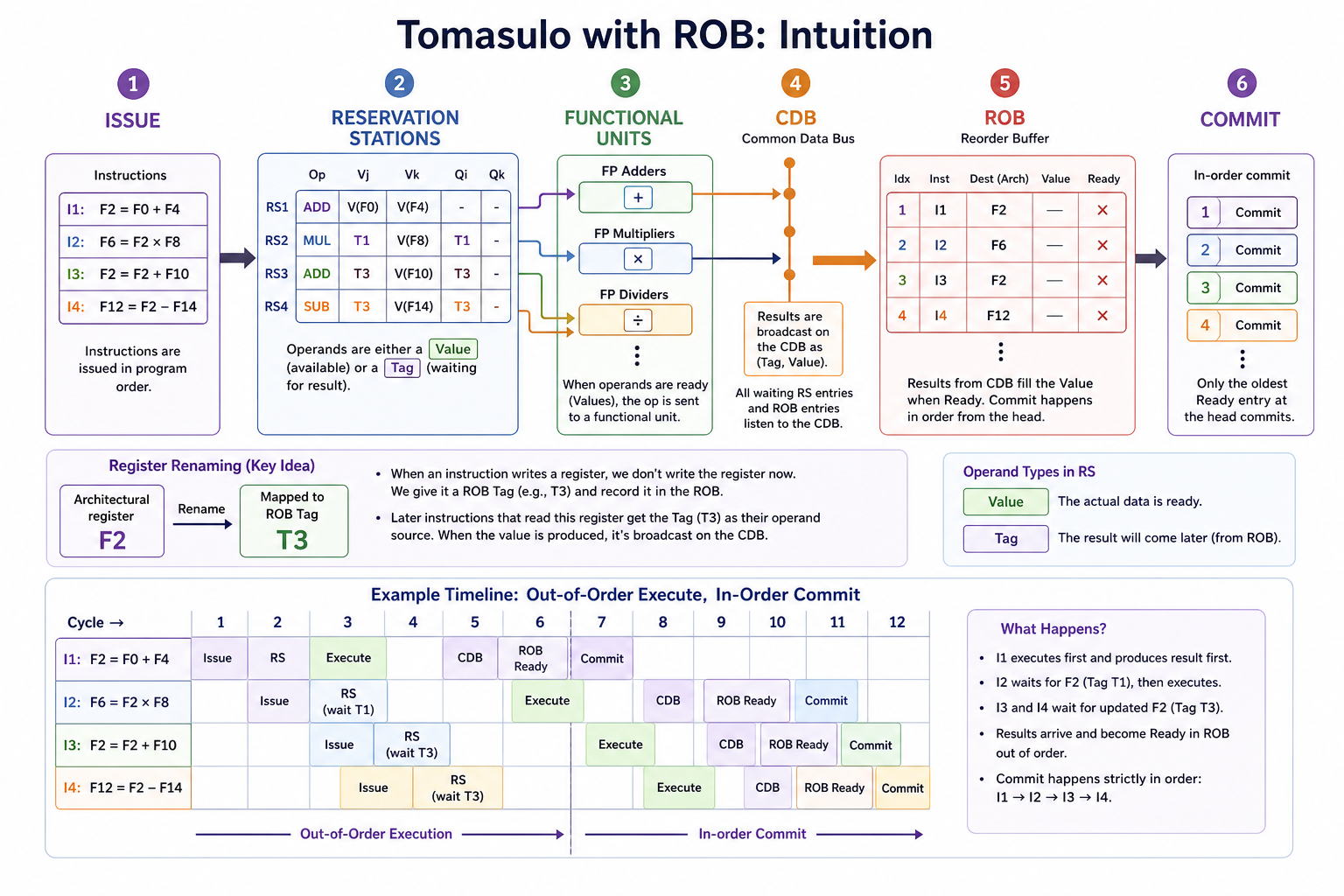

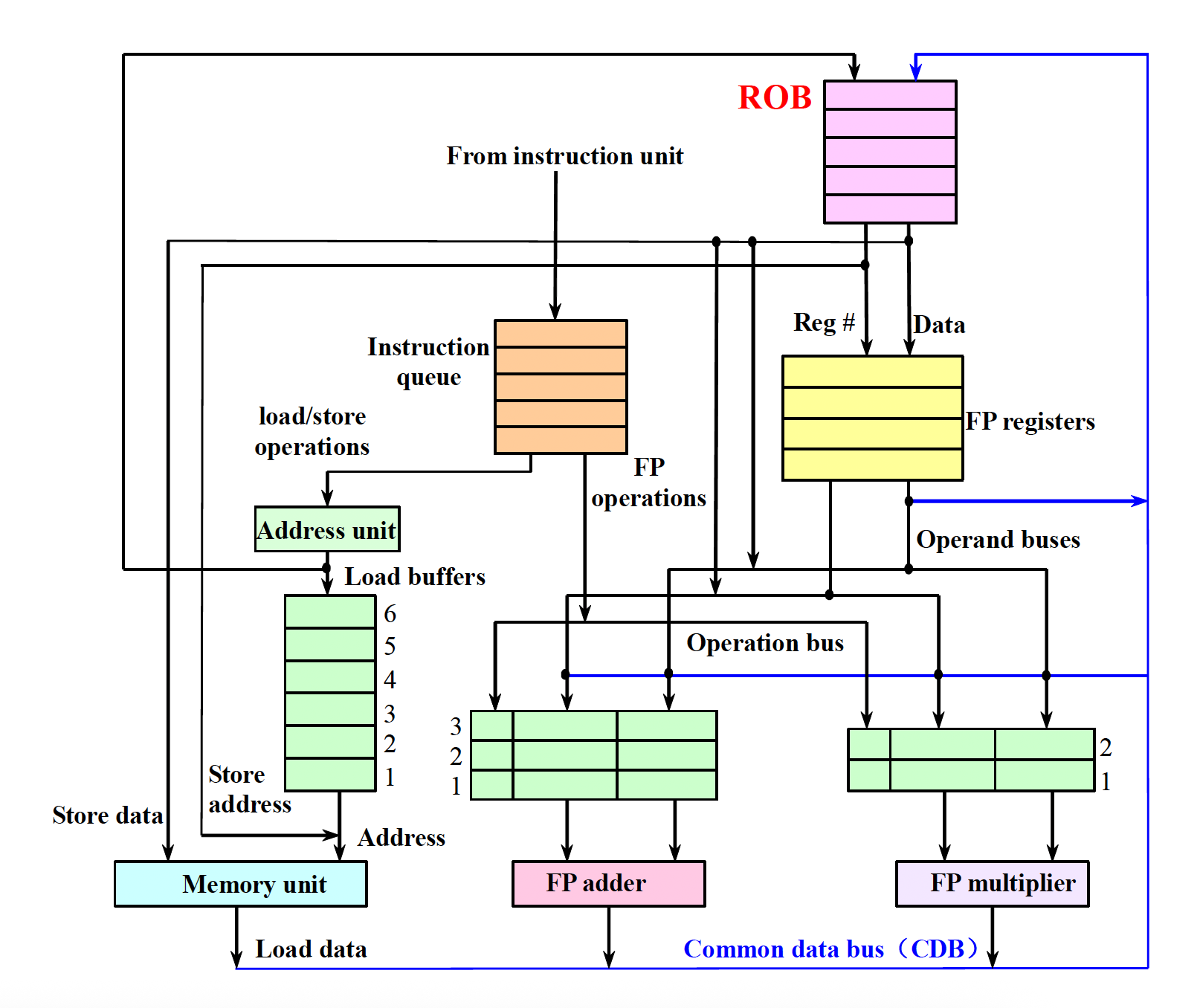

带 ROB 的推测结构 Tomasulo + ROB 直觉

推测 = 假设分支预测对，提前执行；错了能回滚。三大支柱：动态分支预测 + 推测执行 + 动态调度。

核心思想：允许乱序执行，但强制按程序顺序提交（commit），从而支持精确异常。靠 ROB（Reorder Buffer） 缓存"已执行完但未提交"的结果。

ROB 每项：指令类型、目标（寄存器/内存地址）、值、ready 位。

四阶段（比 Tomasulo 多了 commit）：

阶段 做什么
1. Issue 需保留站和 ROB 项都有空才发射；操作数从寄存器/ROB 取
2. Execute 操作数齐了执行
3. Write result 结果写 CDB → 写入 ROB 及等待的保留站
4. Commit 到 ROB 头且确认无误才真正写寄存器/内存；分支错则清空 ROB 重启

一句话记忆

Tomasulo 让执行乱序，ROB 让结果按序生效。 后面的快指令哪怕早算完，也得等前面的慢指令先 commit。

24-25 选择题原型

带投机的 Tomasulo：在 ROB 和保留站都有空 时可 Issue；Issue 后从 ROB 或寄存器 读操作数值到 保留站。

例题：Scoreboard vs 推测 时序对比（22-23 第三大题）

同一段指令，latency：add/sub=1，mul=10，div=40，只有一个保留站，结果广播后才释放保留站。 - Scoreboard 版：列 issue / read operand / execution / write result。 - 推测版：列 issue / execution / write result / commit。 关键差异：推测版可乱序写结果，但 commit 必须按程序顺序排队，所以后面指令的 commit 周期被前面慢指令拖住（见刷题页详解）。

10. 多发射与多线程

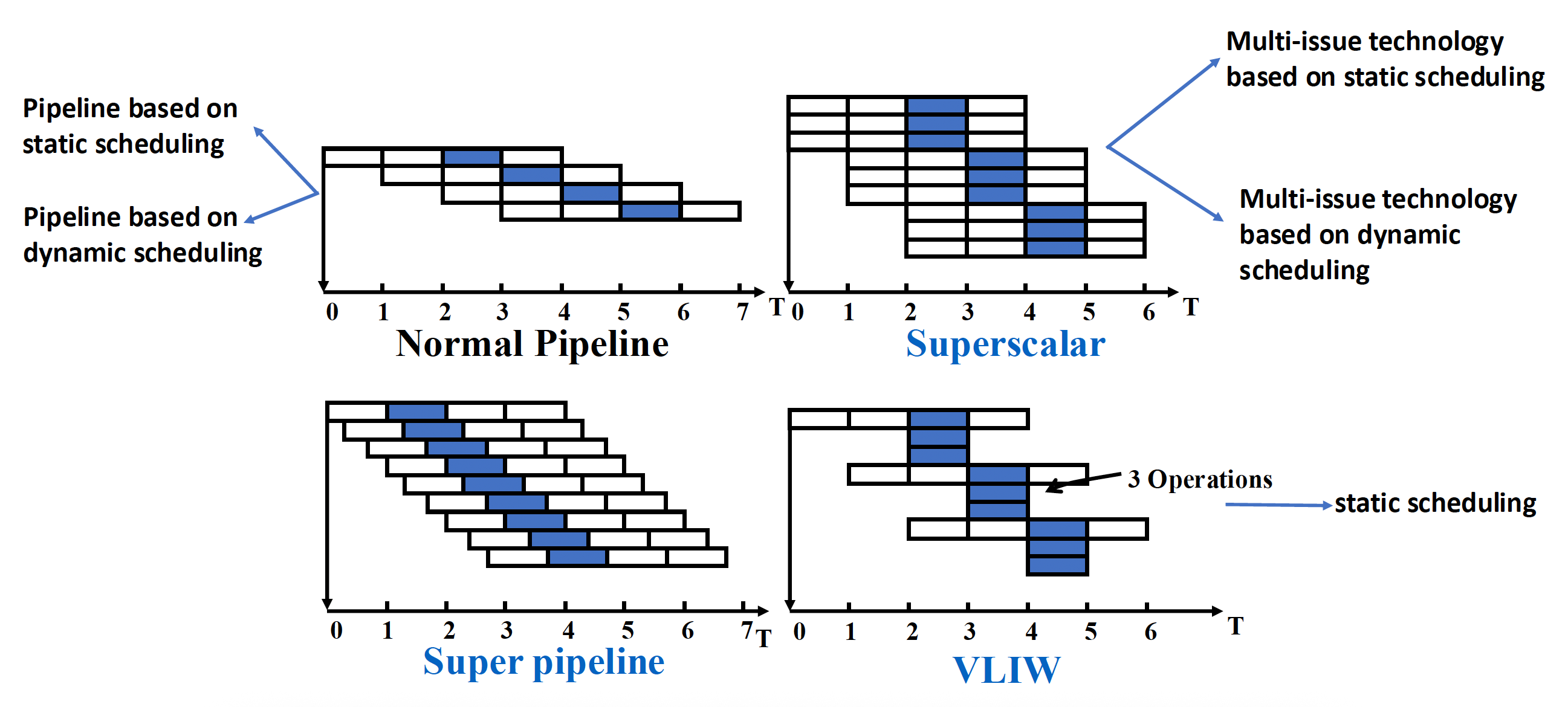

单发射 vs 多发射

目标：CPI < 1（一拍发射多条）。

类型 调度方 特点
超标量 Superscalar 硬件动态 每拍发射可变条数，能 CPI<1，通用计算最成功
VLIW 编译器静态 把多个并行操作打包成长指令，硬件简单但二进制兼容性差
动态调度超标量 硬件 Tomasulo+多发射+推测，最接近现代 CPU

22-23 第 32 题填空

多发射两种基本类型：superscalar 和 VLIW；其中 superscalar 是硬件密集（硬件查冒险），VLIW 是编译器密集（软件查冒险）。第 17 题：能让 CPI<1 的是 multiple-issue（Scoreboard/Tomasulo/循环展开都只到 CPI=1）。

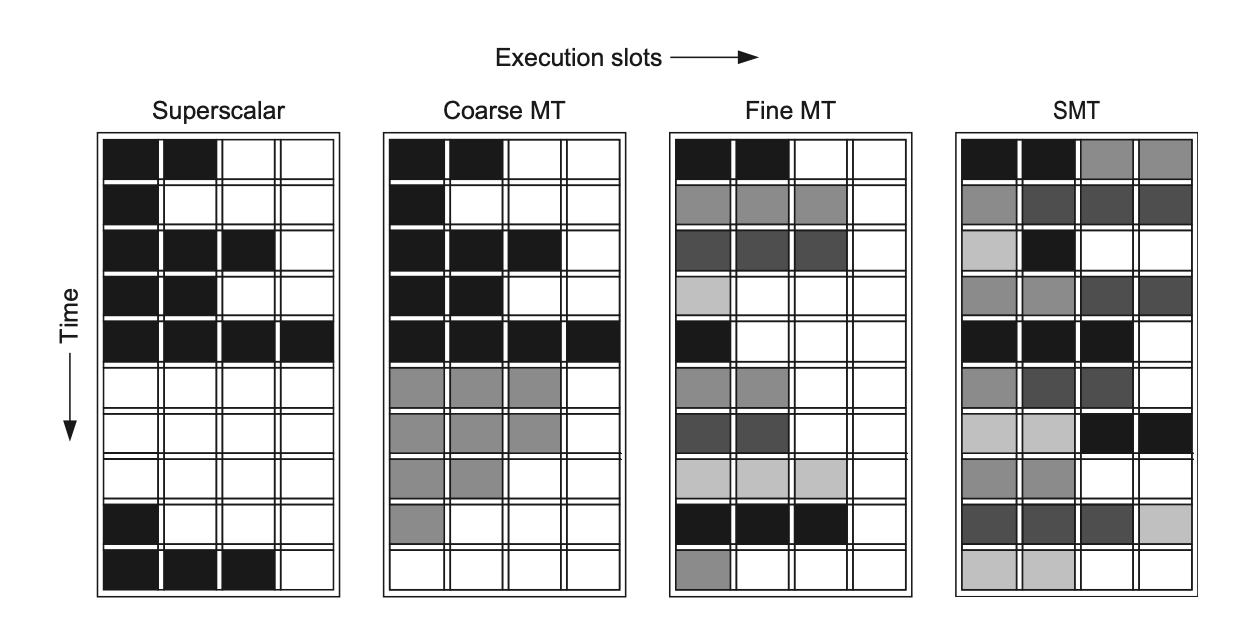

SMT 执行槽

多线程（隐藏延迟、提利用率）：

  • 细粒度：每拍切线程（轮询），隐藏长短停顿，但拖慢单线程。
  • 粗粒度：只在高代价停顿（如 L2 miss）才切，切换有空泡。
  • SMT（同时多线程）：在多发射乱序核上让多个线程同拍发射，靠寄存器重命名+动态调度区分线程。提升适度、能效好。

11. 本章考点清单

  • 依赖 vs 冒险；RAW/WAR/WAW/RAR，谁能重命名消除
  • forwarding 解决不了 load-use
  • 精确异常定义、mepc vs mtvec、ROB 的作用
  • 循环展开受益条件、代价（寄存器压力）
  • (m,n) 预测器位数公式；2-bit 循环 miss rate；分支损失 (2,0)
  • Scoreboard 四阶段 + 三张表，不能消 WAR/WAW
  • Tomasulo 三阶段 + 保留站字段，重命名消 WAR/WAW，RAW 靠等操作数
  • ROB 四阶段，Issue 需 RS+ROB 都空，乱序执行顺序 commit
  • Scoreboard vs 推测 时序表对比
  • superscalar vs VLIW；CPI<1 靠多发射；SMT

上一章 → Chap 2 ｜ 下一章 → Chap 4（DLP：向量、convoy/chime、GCD、GPU）。
