Chap 5：线程级并行（TLP）¶
本章是第三道大题的主力：MESI 状态跟踪、目录协议消息流程，几乎每年必考其一。选择题考 coherence vs consistency、SMP/NUMA、写无效 vs 写广播、自旋锁、内存一致性模型。状态题靠"按状态机逐步走"拿分。
1. 多处理器架构：SMP vs DSM¶
| 架构 | 别名 | 内存 | 特点 |
|---|---|---|---|

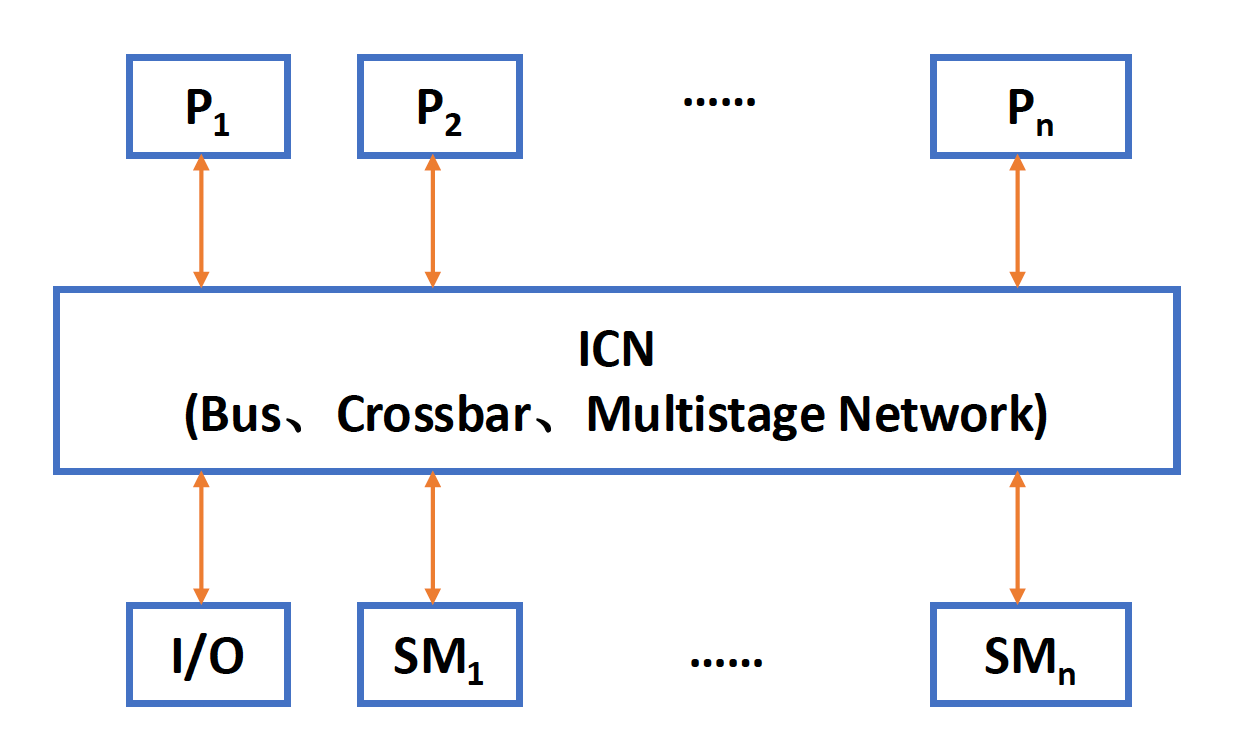

| SMP（对称共享内存） | UMA | 集中式单一内存 | 所有核访问任何内存字时间相等；核数少（≤32）；现在多数多核属此 |

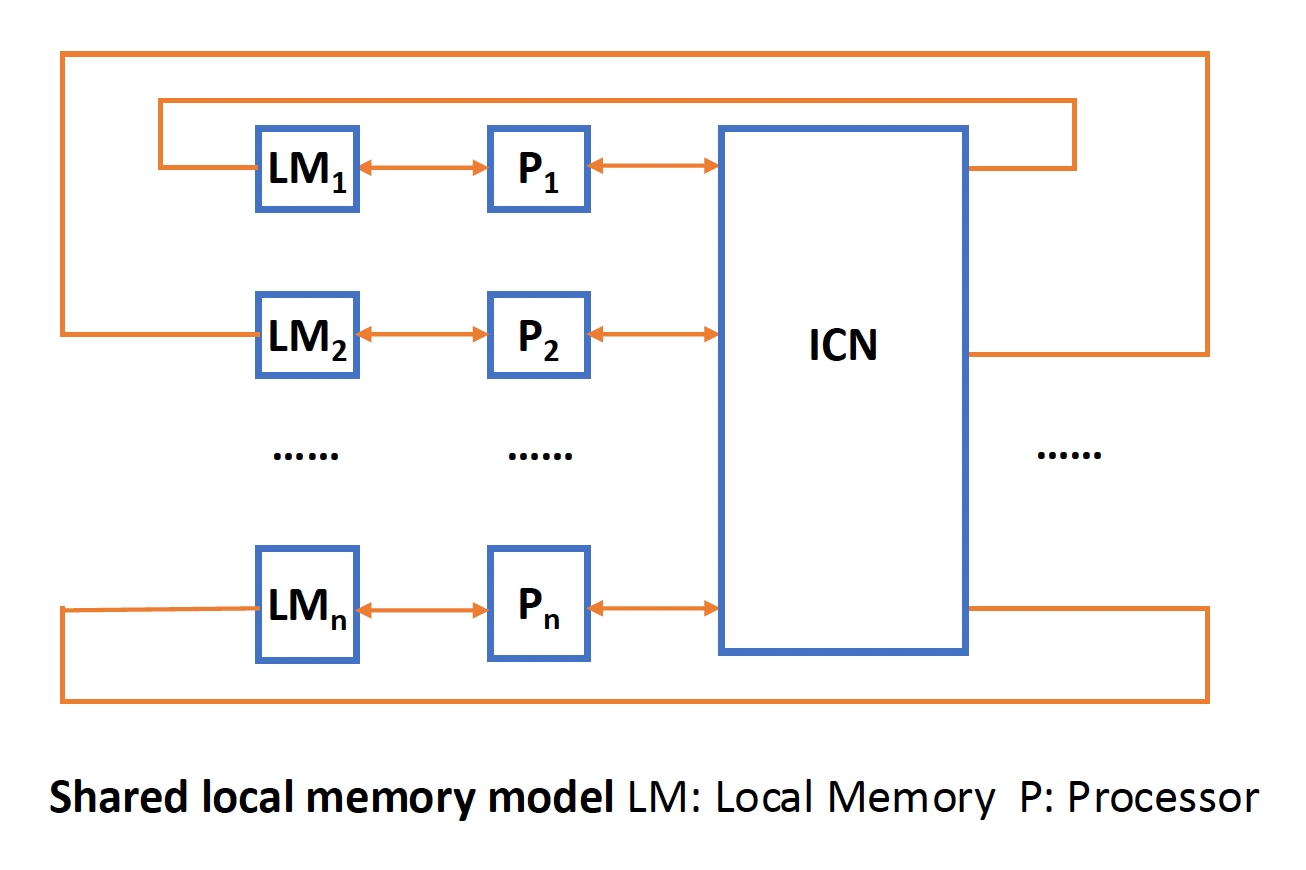

| DSM（分布式共享内存） | NUMA | 每芯片配本地内存 | 本地快、远程慢；可扩展到很多处理器 |
关键直觉
无论 SMP 还是 DSM，线程间都通过共享地址空间通信（"共享内存"指共享地址空间，不一定单块物理内存）。NUMA 下程序员看到的仍是统一地址空间，只是不同地址物理上在不同节点，延迟不同。
22-23 第 9 题坑：A（UMA 时间一致 ✓）、B（NUMA 本地快 ✓）、D（DSM=NUMA ✓）都对；C 把 coherence 和 consistency 定义反了 → C 错（见下节）。
2. Coherence vs Consistency（最爱考的辨析）¶
| 概念 | 关心什么 |
|---|---|
| Coherence（一致性） | 同一个内存地址的多个副本是否一致——规定读能返回哪些值 |
| Consistency（连贯性） | 不同地址的读写顺序在各核看来如何——规定写的值何时能被读到 |
一句话：Coherence 管"同一变量 x 的值对不对"，Consistency 管"x 和 y 的操作顺序别人怎么看"。
Coherence 严格定义三条： 1. 同一处理器写后读，中间无其他写 → 读到自己写的值（保程序顺序）。 2. 一处理器写后，足够时间间隔后另一处理器读 → 读到那个写值。 3. 写串行化：对同一位置的写，所有处理器看到的顺序相同。
→ 概念页：[[concepts/cache-coherence]]
3. 写无效 vs 写广播¶
| 协议 | 机制 | 带宽 |
|---|---|---|
| 写无效(write invalidate) | 写前先独占，使其他副本失效 | 省带宽，主流 |
| 写广播/写更新(write update) | 每次写都广播新值更新所有副本 | 费带宽 |
几乎所有现代多处理器用写无效。22-23 第 35 题坑：A/B 都说写无效更省带宽（✓）；C 说写无效"从写到被读延迟更长"（✓，因为别人要重新取）；D 说写广播利用空间局部性"只有第一次写要广播"是错的——写广播每次写都要广播。
4. 监听 vs 目录¶
| 协议 | 怎么工作 | 适合 |
|---|---|---|

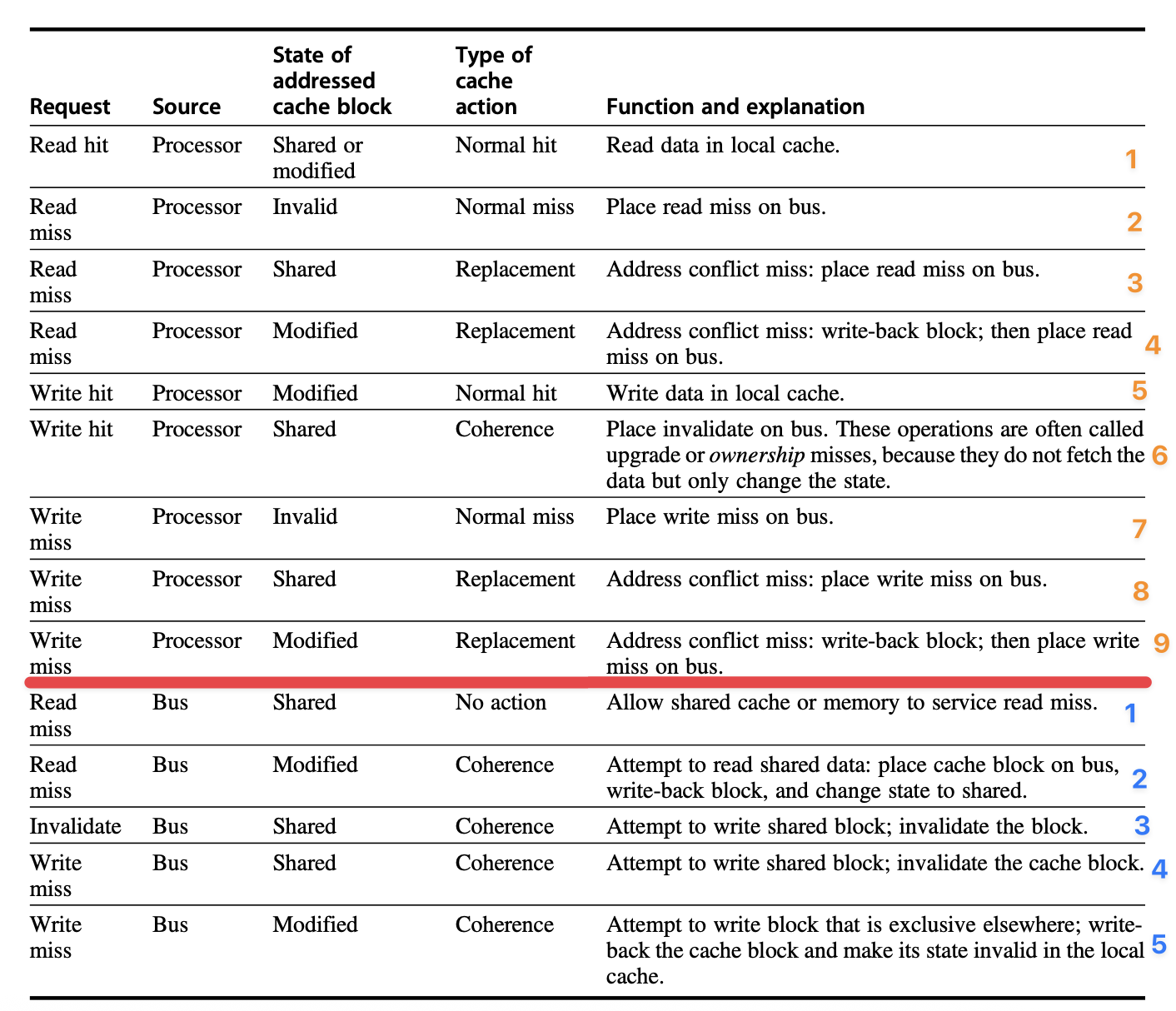

| Snooping（监听） | 所有 Cache 监听共享总线/广播介质上的请求 | 小规模、总线系统 |
| Directory（目录） | 目录记录每个块在哪些 Cache、是否脏 | 大规模、分布式 DSM |
监听简单但总线/带宽是瓶颈、可扩展性差；目录可扩展但更复杂。多核常在共享 L3 设目录（L3 须包含性 inclusive）。

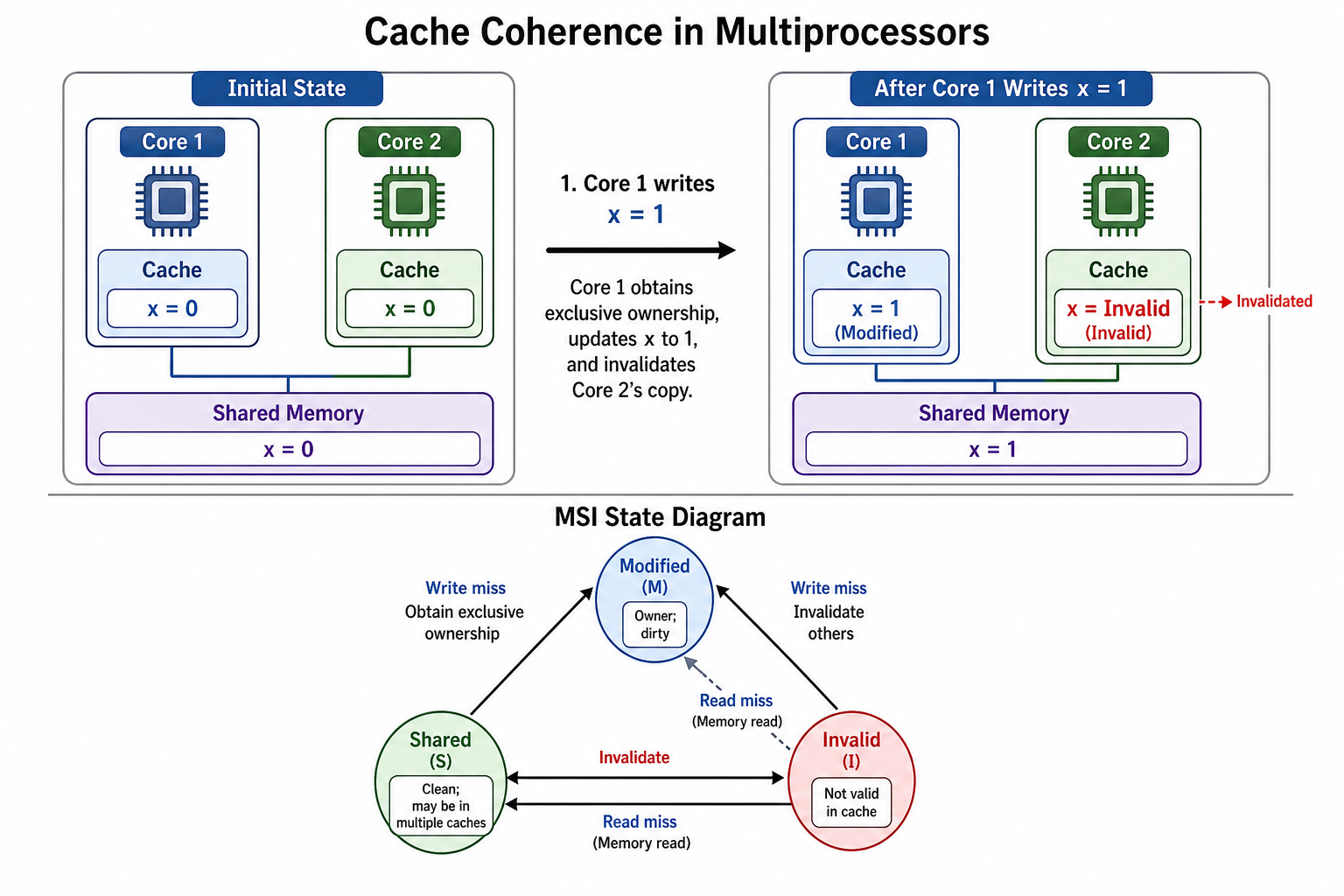

5. MSI 协议（基础三态）¶
三状态：
| 状态 | 含义 |
|---|---|
| M (Modified) | 本 Cache 独占且已改，内存是旧的 |
| S (Shared) | 可能多个 Cache 都有，内容与内存一致 |
| I (Invalid) | 本块无效 |

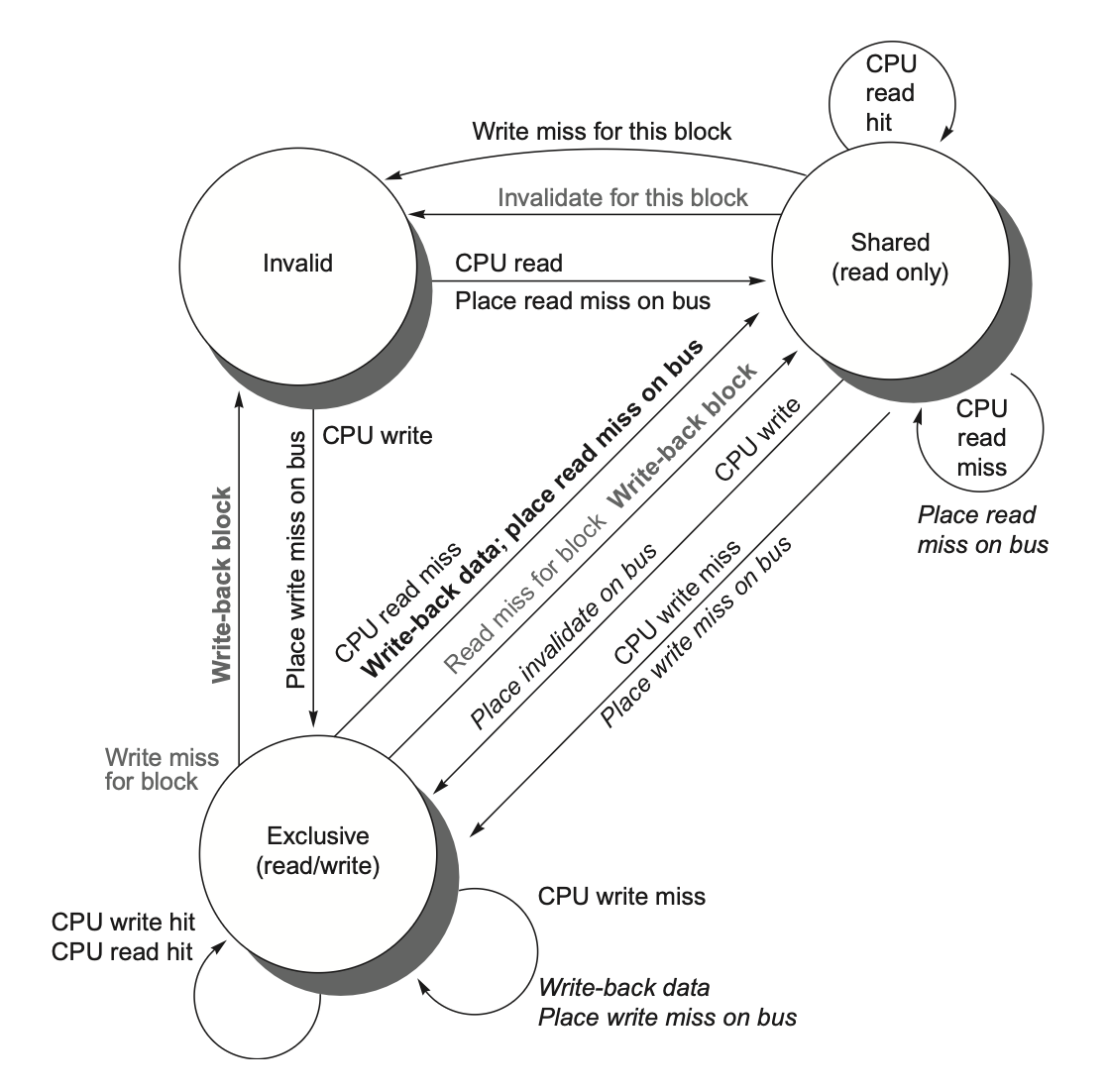

合并状态转换图（左 CPU 请求、右总线请求合并）：
典型流程： 1. P1 读 x → S。 2. P2 读 x → 都 S。 3. P1 写 x → 发 invalidate，P2 变 I，P1 变 M。 4. P3 读 x → P1 把 M 写回/提供数据，双方变 S。
6. MESI 与 MOESI 扩展¶
MESI：在 MSI 上加 E (Exclusive 独占未改)。
| 状态 | 含义 |
|---|---|
| M Modified | 独占且已改，内存旧 |
| E Exclusive | 独占但未改，内存新 |
| S Shared | 共享，内存新 |
| I Invalid | 无效 |
E 的好处：块在 E 状态时再写无需发 invalidate（已知只有自己有），静默 E→M。优化了"先读后写"场景。
MOESI：再加 O (Owned)。原 M 块被共享时可转 O（不立即写回内存），O 表示内存副本过时、本 Cache 是 owner，失效时由 owner 提供数据。
24-25 / 22-23 选择题
- MESI 四状态全名：Modified / Exclusive / Shared / Invalid。
- 22-23 第 25 题：不属于 MESI 的是 Outdated（干扰项）。
例题：MESI 五步状态跟踪（24-25 第三大题）

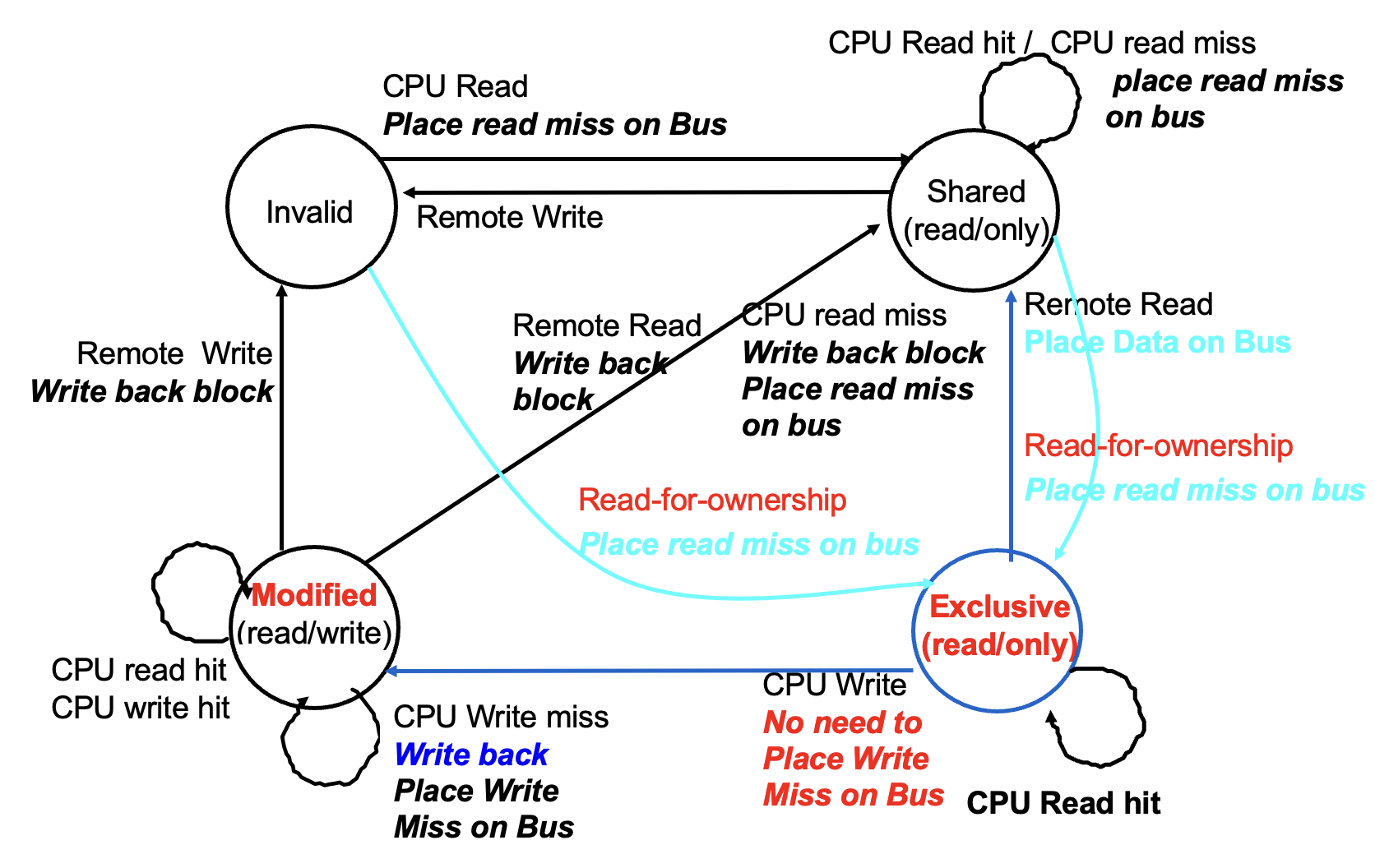

4 个处理器初始全 I，给定 MESI 转移图，求每步各处理器状态：
做题纪律：read miss 无人有→E；有共享→S；有 M→对方写回双方 S。write→自己 M，其余 I。

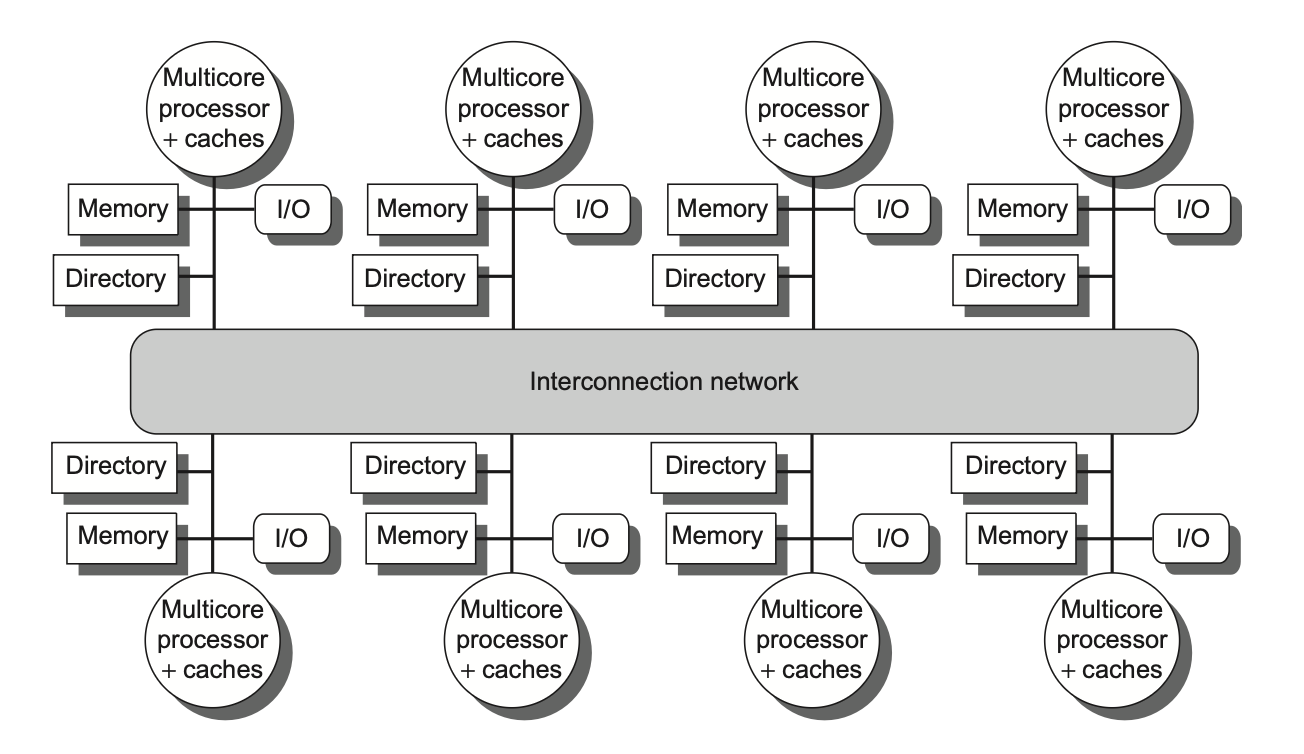

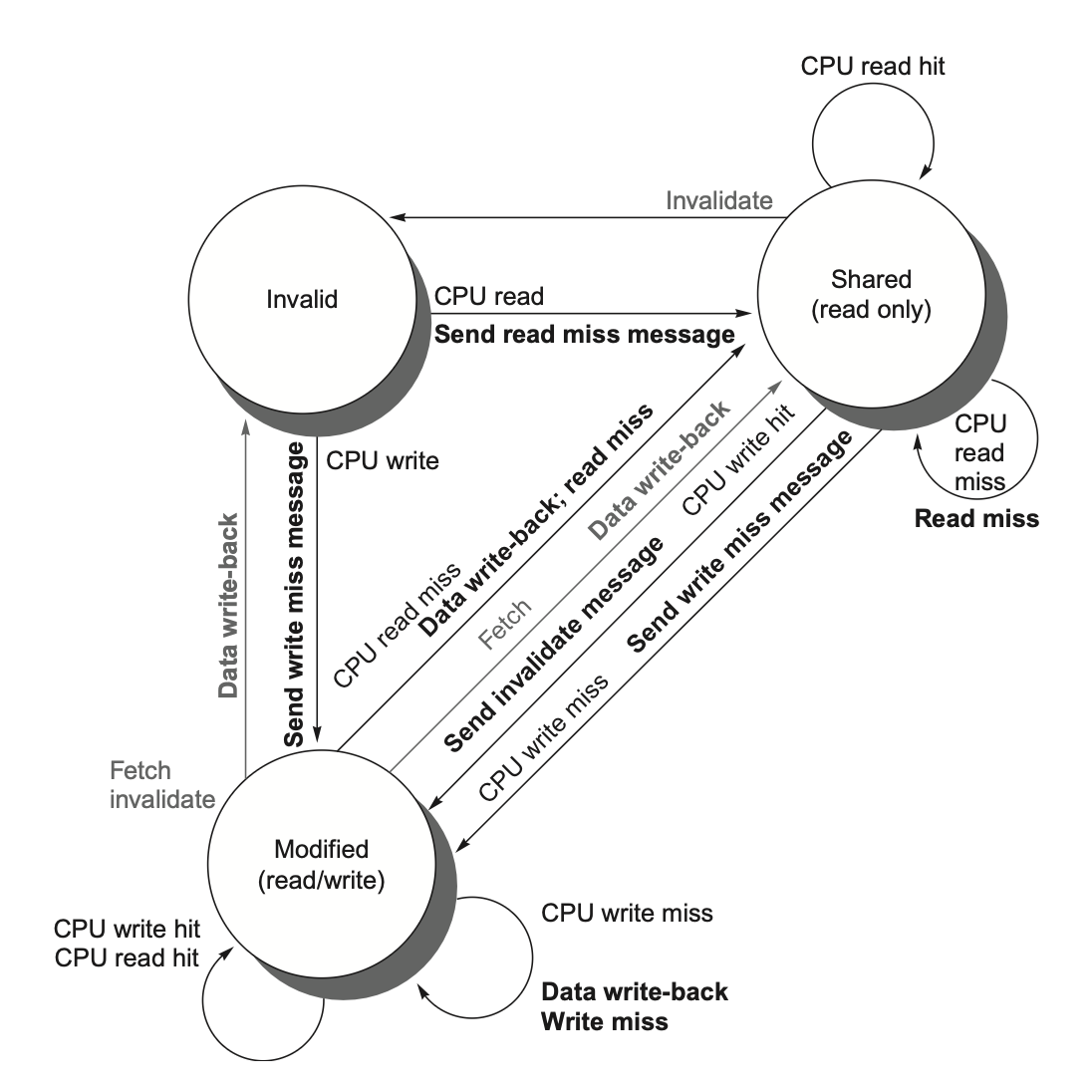

7. 目录协议（DSM 大题）¶
目录状态（针对整块在所有 Cache 的总体状况）：
| 状态 | 含义 |
|---|---|
| Uncached | 没任何节点持有副本 |
| Shared | 一或多个节点共享，内存新 |
| Modified/Exclusive | 一个节点独占已改，内存旧，该节点是 owner |
用位向量 Sharers 记哪些节点持有副本。三种角色节点：
- 本地节点(local)：发起请求的节点。
- 家节点(home)：存目标地址内存和目录项的节点（物理地址静态划分决定）。
- 远程节点(remote)：持有副本的节点。

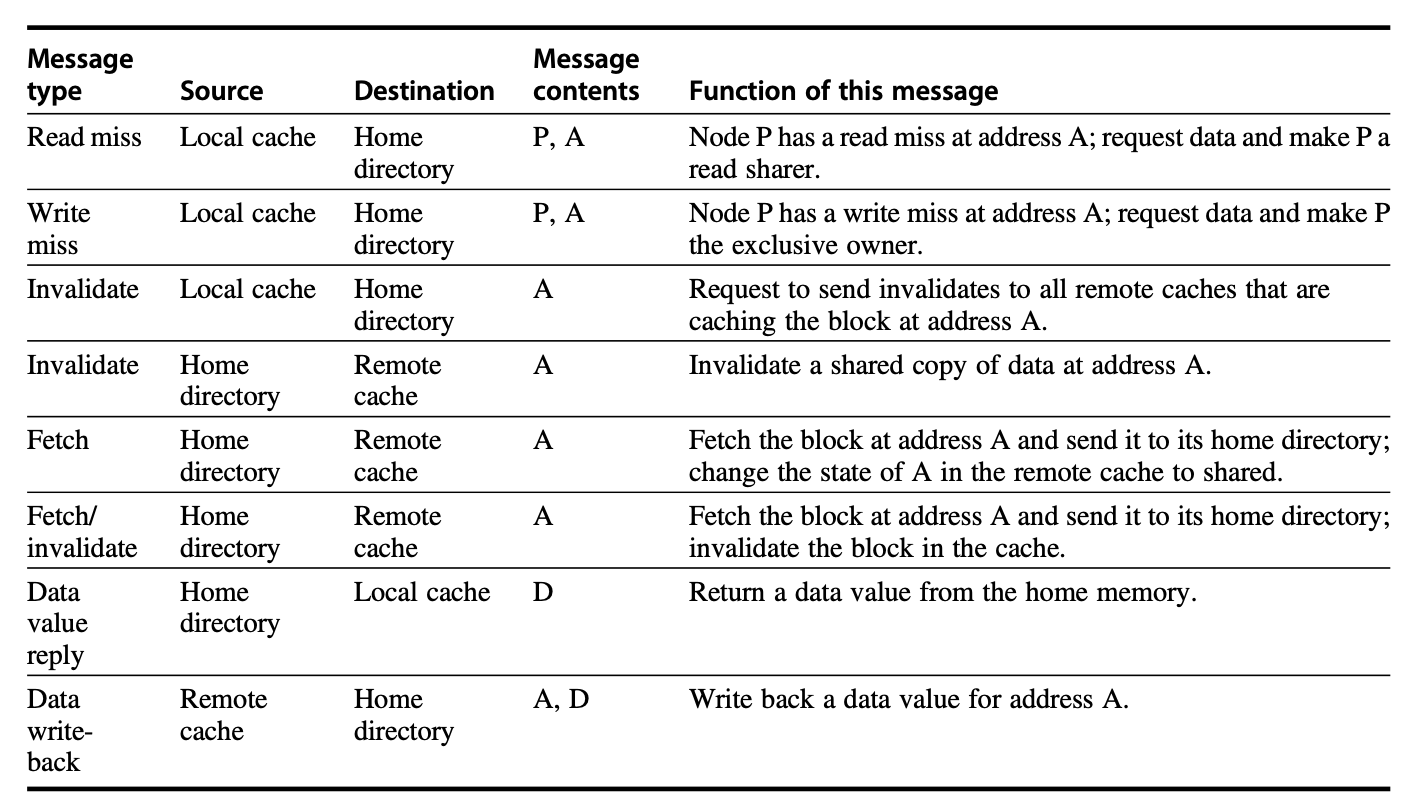

三类请求处理：read miss、write miss、data write-back。
例题：目录协议消息流程（22-23 第四大题）
分布式 3 节点 P0/P1/P2，画出事件的消息序列。参考给定示例格式：
P0 read 300： 1. P0 发 ReadMiss(Tag 300) 给家节点 P2 2. P2 改目录 "300, {}, U" → "300, {P0}, S" 3. P2 datareply 回 P0 4. P0 改 cache line I→S
P2 read 218（218 当前在 P0 独占 E，家节点 P1）： 1. P2 发 ReadMiss 给 P1 2. P1 发 Fetch 218 给 owner P0 3. P0 写回 218 给 P1，自己 E→S 4. P1 改目录 {P0},E → {P0,P2},S 5. P1 datareply 给 P2 6. P2 cache I→S
P0 write 210 with 8888（210 在 P1/P2 共享 S，家节点 P1）： 1. P0 发 WriteMiss 210 给 P1 2. P1 发 invalidate 给 P1、P2 3. P1、P2 改 cache S→I，回 ACK 4. P1 改目录 {P1,P2},S → {P0},E 5. P1 datareply 给 P0 6. P0 cache S→E（值 8888）
做题纪律：① 找家节点 → ② 请求方发 ReadMiss/WriteMiss → ③ 家节点看目录状态 → ④ 需要时向 owner 发 Fetch / 向 sharers 发 invalidate → ⑤ 更新目录 sharer/owner → ⑥ 更新请求方 cache 状态与值。
8. 同步¶
需要原子的"读-改-写"硬件原语：
| 原语 | 含义 |
|---|---|
| atomic exchange | 寄存器与内存值原子交换 |
| test-and-set | 测试是否 0，是则置 1 |
| fetch-and-increment | 返回旧值并原子 +1 |
| LR/SC | load reserved + store conditional：期间没人改过 SC 才成功 |
LR/SC 是 RISC-V 方式：lr 加载并标记保留；sc 若保留未被破坏才成功（写 0），否则失败（写非 0）。中间只能放寄存器-寄存器操作，且指令越少越好（防死锁/失败）。
自旋锁：用一致性机制把锁缓存到本地，先在本地副本读自旋（test），看到可用再用 exchange 抢，减少总线流量。
例题：两段自旋锁哪个好（22-23 第 34 题）
代码(a) 直接 EXCH 自旋；代码(b) 先 LL 读测试、可用才 SC。 答案 C：(b) 更好，因为它避免对不可用锁的无谓写（写会引发 invalidate 风暴），性能更好。
屏障 barrier：用共享计数器 + 自旋等待 release。朴素实现有"慢进程被困"问题，用感知反转屏障(sense-reversing) 解决；组合树形屏障减少竞争。
9. 内存一致性模型¶
顺序一致性 SC：结果看起来像所有处理器操作按某全局顺序交错，且每个处理器自己的程序顺序被保留。最直观但限制性能（要等每次访存的失效都完成才能下一步）。
例题：哪个模型保证两个 if 不同时为真（22-23 第 18 题）
P1: A=1;…;A=0; if(B≠0); P2: B=1;…;B=0; if(A≠0) 答案 A：Sequential consistency。只有 SC 保证所有赋值在 if 前完成，排除两 if 同真的诡异交错。
松弛一致性模型：允许读写乱序，靠同步操作强制排序。按松弛的顺序子集分类（顺序为 R→W, R→R, W→R, W→W）：
| 模型 | 松弛了 |
|---|---|
| 全存储顺序 TSO / 处理器一致性 | 仅 W→R |
| 偏存储顺序 PSO | W→R 和 W→W |
| 弱顺序 / 释放一致性 | 全部四种 |
释放一致性区分 acquire（获取）和 release（释放）。RISC-V/ARMv8/C++ 都用松弛模型 + FENCE 指令显式排序。
用推测隐藏 SC 延迟
推测处理器可乱序访存，若提交前收到该地址失效就回滚重执行——这样既保持 SC 编程模型的简单，又拿到接近松弛模型的性能。
10. 本章考点清单¶
- SMP/UMA vs DSM/NUMA，共享地址空间
- Coherence（同地址副本一致）vs Consistency（异地址读写顺序） 别说反
- 写无效 vs 写广播；写广播每次写都广播
- 监听 vs 目录，各自适用与瓶颈
- MSI 三态、MESI 加 E、MOESI 加 O；E 写无需 invalidate
- MESI 多步状态跟踪（read/write miss 规则）
- 目录协议消息流程（home/local/remote，ReadMiss/WriteMiss/Fetch/invalidate）
- LR/SC、自旋锁为何先读后抢、屏障
- SC 定义 + 哪个模型保证 if 不同真；松弛模型分类、FENCE
