Chap 4：数据级并行（DLP）¶

→ 课程索引：CA 首页 → 刷题实战：刷题实战

本章考点：向量执行时间（convoy / chime / chaining，选择题"向量三连"几乎必出）、循环依赖与向量化改写（大题第二道常出）、GCD 测试、标量扩展与归约。GPU 部分只要定性了解 + 记术语即可。

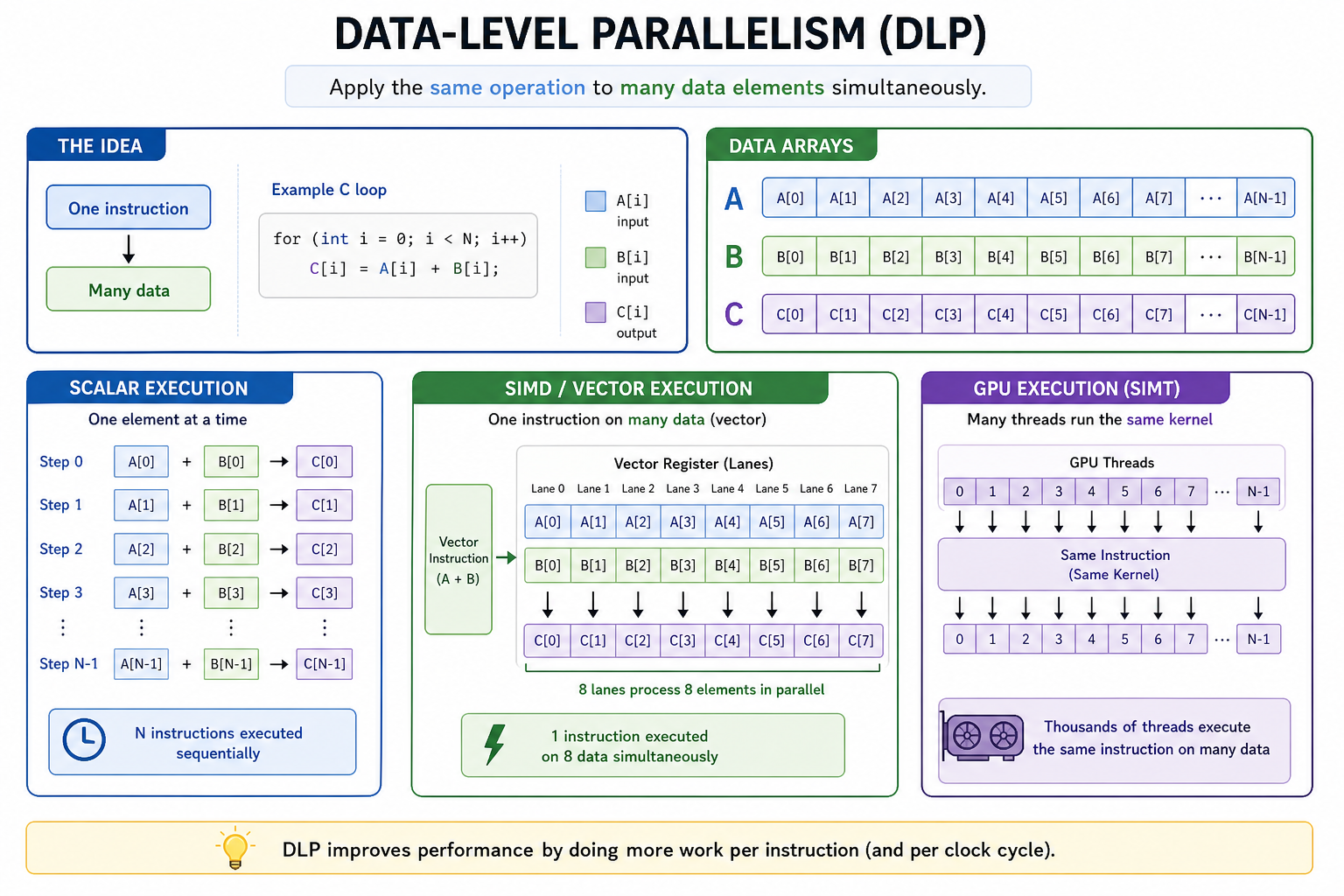

1. DLP 的直觉¶

ILP 问的是"同一程序里多条不同指令能否并行"；DLP 问的是"同一条操作能否作用到很多数据"。

for (int i = 0; i < n; i++)
    C[i] = A[i] + B[i];   // 每个 i 互不依赖 → 天然可并行

三种 SIMD 变体：向量架构、多媒体 SIMD 扩展、GPU。优势是程序员仍按串行思路写，底层并行加速；比 MIMD 更省电。

2. 向量架构¶

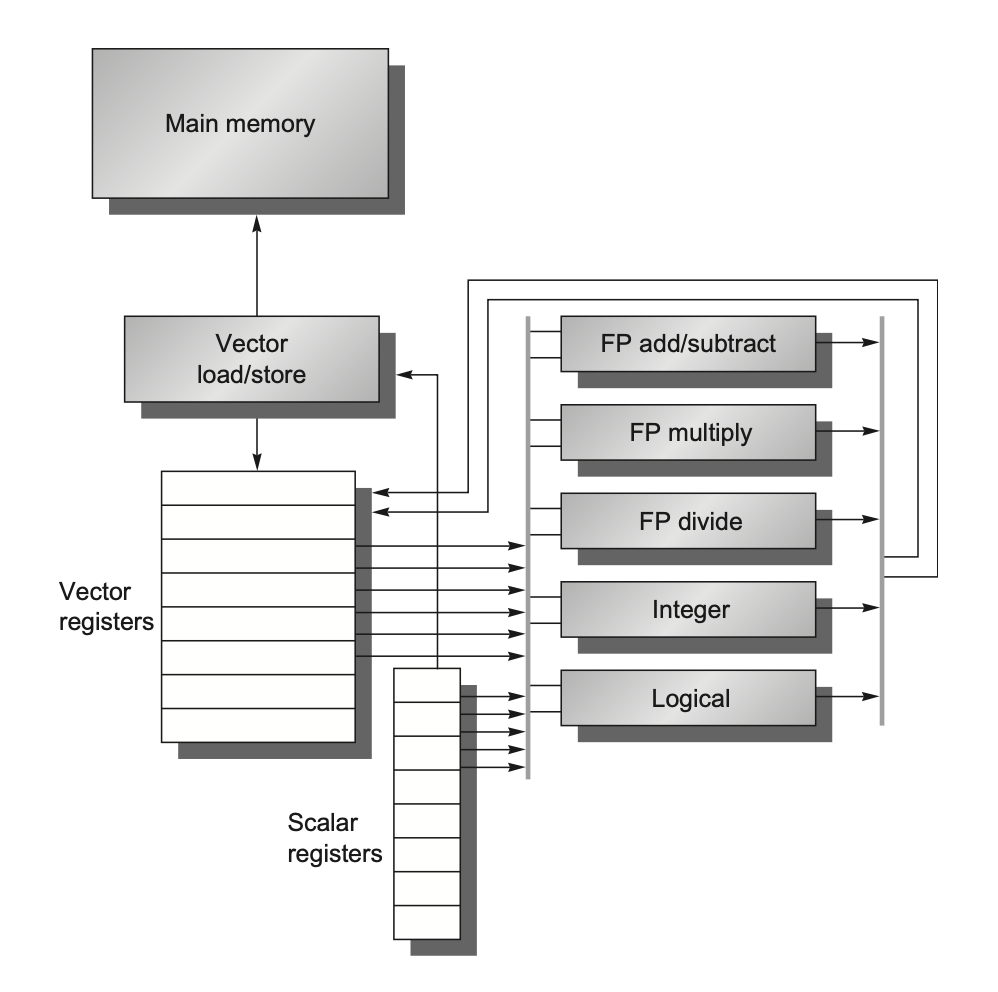

原理：把分散在内存的数据聚拢到大向量寄存器，在寄存器上整体运算，再写回内存。

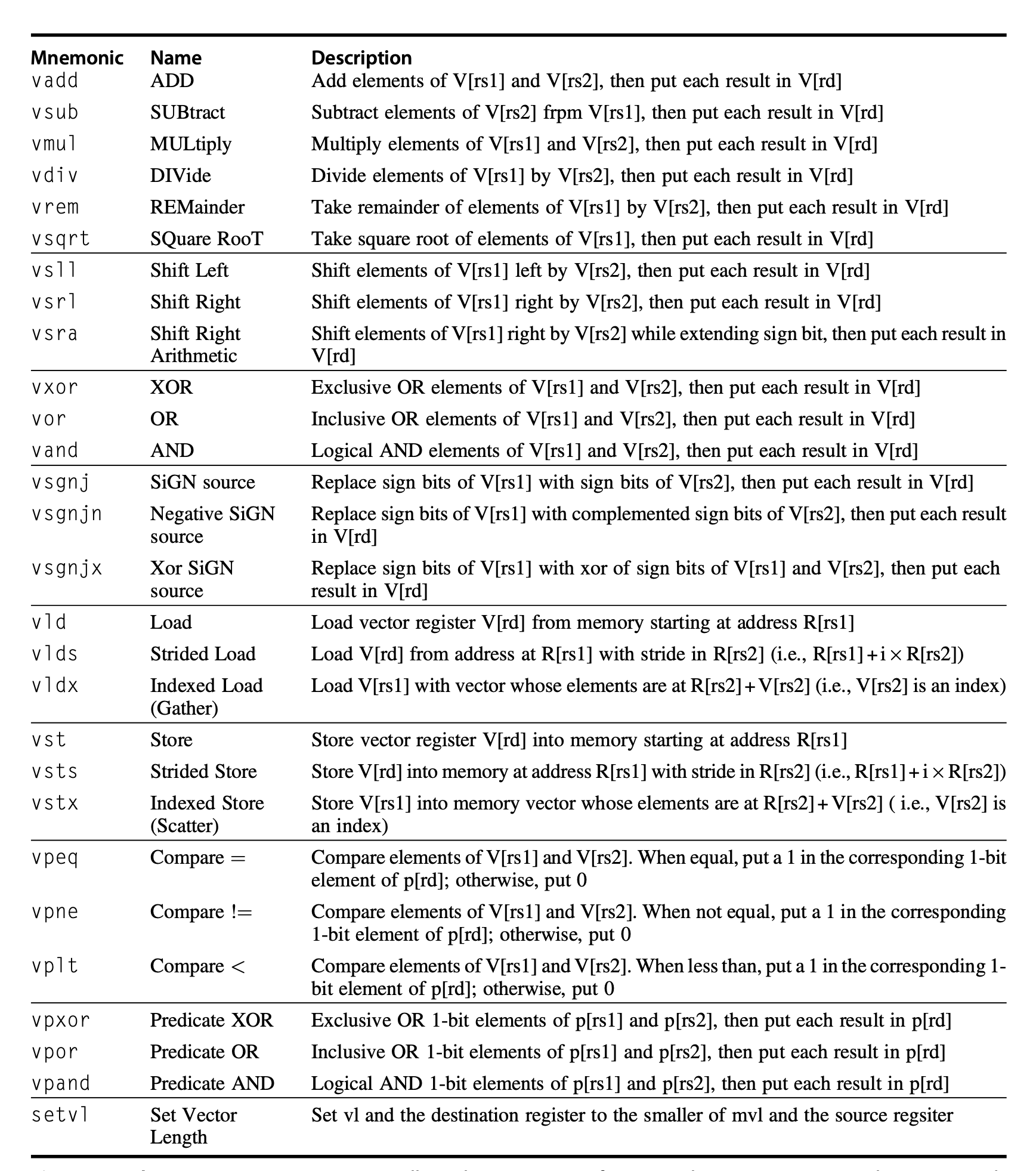

向量寄存器：RV64V 有 32 个，多读写端口，可多分区提带宽。
向量功能单元：完全流水线化，每拍可启动一个新元素。
向量加载/存储单元：完全流水线化，靠多内存分区供数据。
用一条向量指令表达大量重复操作 → 大幅减少取指/译码开销。

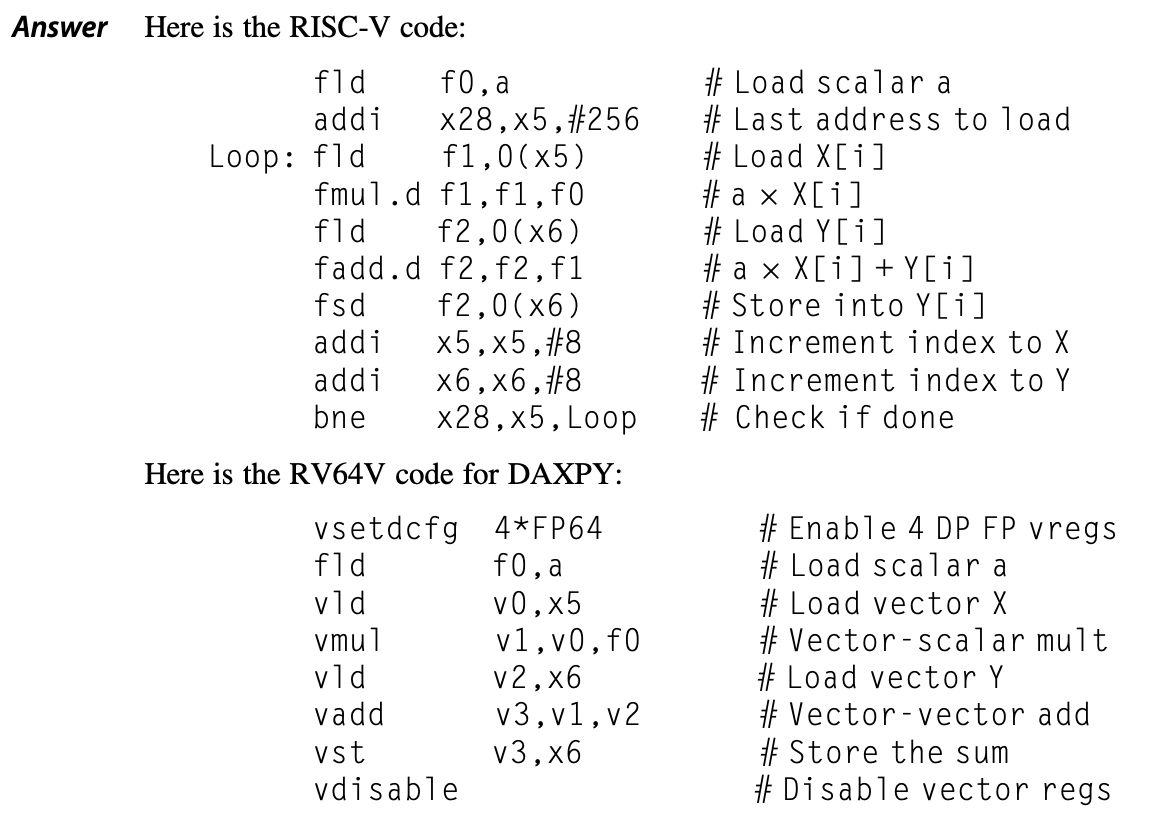

DAXPY：RV64V 只需 8 条 vs RV64G 要 258 条

DAXPY 即 \(Y = a \cdot X + Y\)。向量版指令带宽极低，这是向量架构的核心卖点。

3. 向量执行时间：convoy / chime / chaining（必考）¶

三个关键概念：

概念	含义
Convoy（指令组）	一组能一起开始执行、无结构冒险的向量指令。有结构冲突的要拆到不同 convoy
Chime（时钟间隔）	执行一个 convoy 所需的近似时间。\(m\) 个 convoy ≈ \(m\) 个 chime

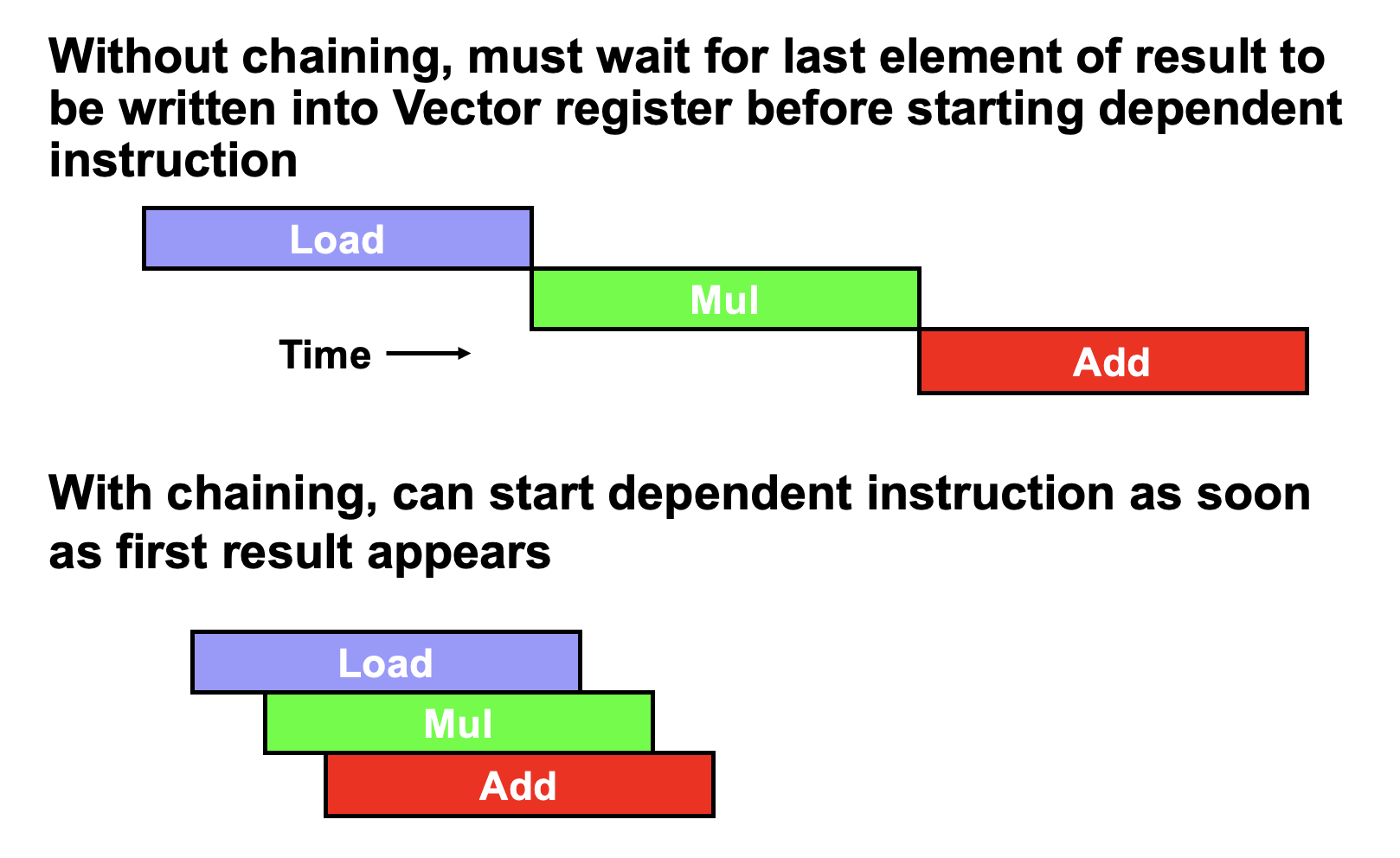

Chaining（链接）	允许同 convoy 内存在 RAW：前一个单元的结果"前递"给后一个，无需等整条向量算完

执行时间近似（忽略启动开销时）：\(m\) 个 convoy、向量长 \(n\) → 约 \(m \times n\) 周期，再加各 convoy 的启动开销（start-up time = 功能单元流水线深度）。

convoy 划分规则

无 chaining：有 RAW 的两条指令必须分到不同 convoy。
有 chaining：有 RAW 也可同 convoy（结果前递）；但结构冒险（争同一功能单元 / 同一向量寄存器端口）仍必须拆开。

例题：向量三连（24-25 选择，cr PPT 例题型）

向量长 64，启动 1，add=7，load/store=4，mul=10（功能单元充分流水线化）。
vld  v1, x1
vadd v3, v1, v2
vld  v4, x2
vmul v5, v4, v3
vsd  v5, x3
(1) 无 chaining 总时间：每条向量指令 = 启动开销 + 向量长 +（依赖等待）。逐条串起来：load(启4+64)→add(启7+64)→load→mul(启10+64)→store(启4+64)，把有依赖的串行相加。 (2) 有 chaining 分几个 convoy：把无结构冲突、可链接的指令并到一组。两条 vld 用同一 load/store 单元会结构冲突要分开；vadd 依赖 v1，vmul 依赖 v3 和 v4……按结构冲突拆，常见结果是 3 个 convoy（具体见刷题页）。 (3) 有 chaining 总时间：≈ Σ(每个 convoy 启动开销 + 向量长)。

做这类题的纪律：先按结构冲突划 convoy，再每个 convoy 取"启动开销 + 向量长"，最后求和。

例题：宽向量加法周期数（22-23 第 22 题）

524 个 8B int，64-bit 加法 1 周期，512-bit 向量加法 4 周期。用 512-bit 向量加法要多少周期？ 512-bit 一次处理 512/64 = 8 个元素。需要 ⌈524/8⌉ = 66 次向量加法，66 × 4 = 264 周期。

4. 向量优化（记"解决什么问题"）¶

技术	解决什么

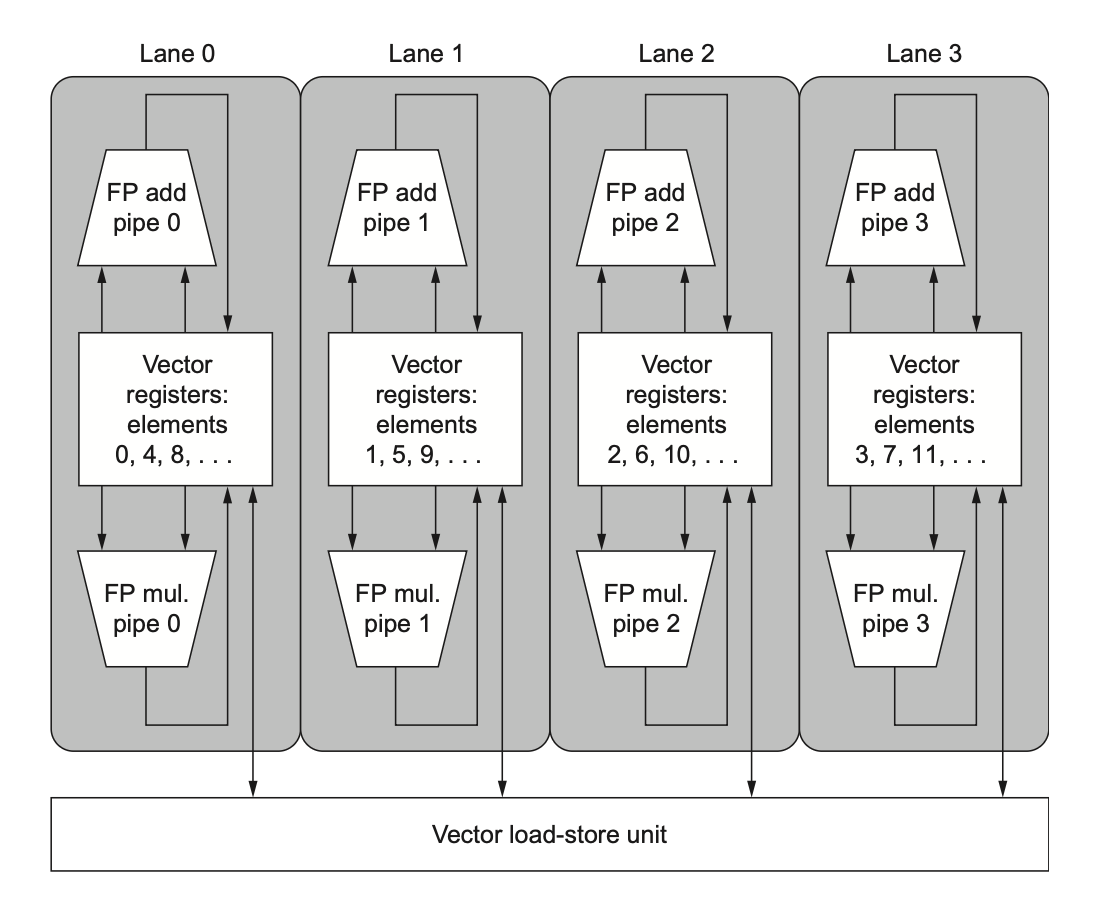

多通道 multiple lanes	一拍处理多个元素，提吞吐
向量长度寄存器 vl	向量长 ≠ mvl 时控制实际长度
条带挖掘 strip mining	向量比 mvl 长时，切成多段循环处理
谓词/掩码寄存器	处理含 IF 的循环（IF-conversion），只让满足条件的 lane 生效
内存分区 banks	提供足够访存带宽
步幅 stride	处理多维数组非连续访问（如列主序访问）
聚集-分散 gather-scatter	处理稀疏矩阵的间接索引访问

分区冲突判据

当 \(\dfrac{\text{banks 数}}{\text{LCM(stride, banks 数)}} < \text{bank busy time}\) 时发生分区冲突，需停顿。

5. SIMD 多媒体扩展 vs 向量¶

SIMD 扩展（MMX/SSE/AVX）起源：媒体数据位宽比 32 位窄。相比向量，它省略了三样东西：① 向量长度寄存器（操作数个数固定→指令数爆炸）② 步幅/聚集-分散 ③ 掩码寄存器。

为什么还流行：加到现有 ALU 成本低、所需处理器状态少（上下文切换快）、不需要向量那么大的内存带宽、不涉及虚拟内存问题。

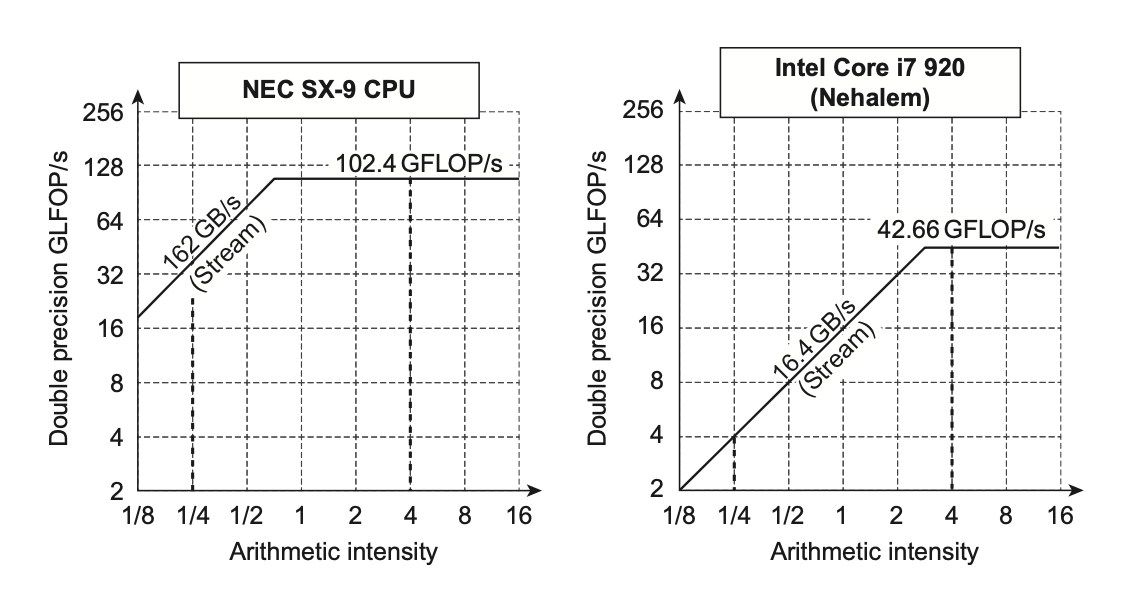

Roofline 模型¶

\[ \text{可达 GFLOP/s} = \min(\text{峰值算力},\ \text{内存带宽} \times \text{算术强度}) \]

算术强度（arithmetic intensity）= 每搬运 1 字节做多少浮点运算。
强度低 → 受内存带宽限制（屋顶斜线段）；强度高 → 受峰值算力限制（屋顶水平段）。

6. GPU（定性了解 + 术语）¶

CUDA 编程模型 = SIMT（单指令多线程）。最底层并行原语是 CUDA 线程。

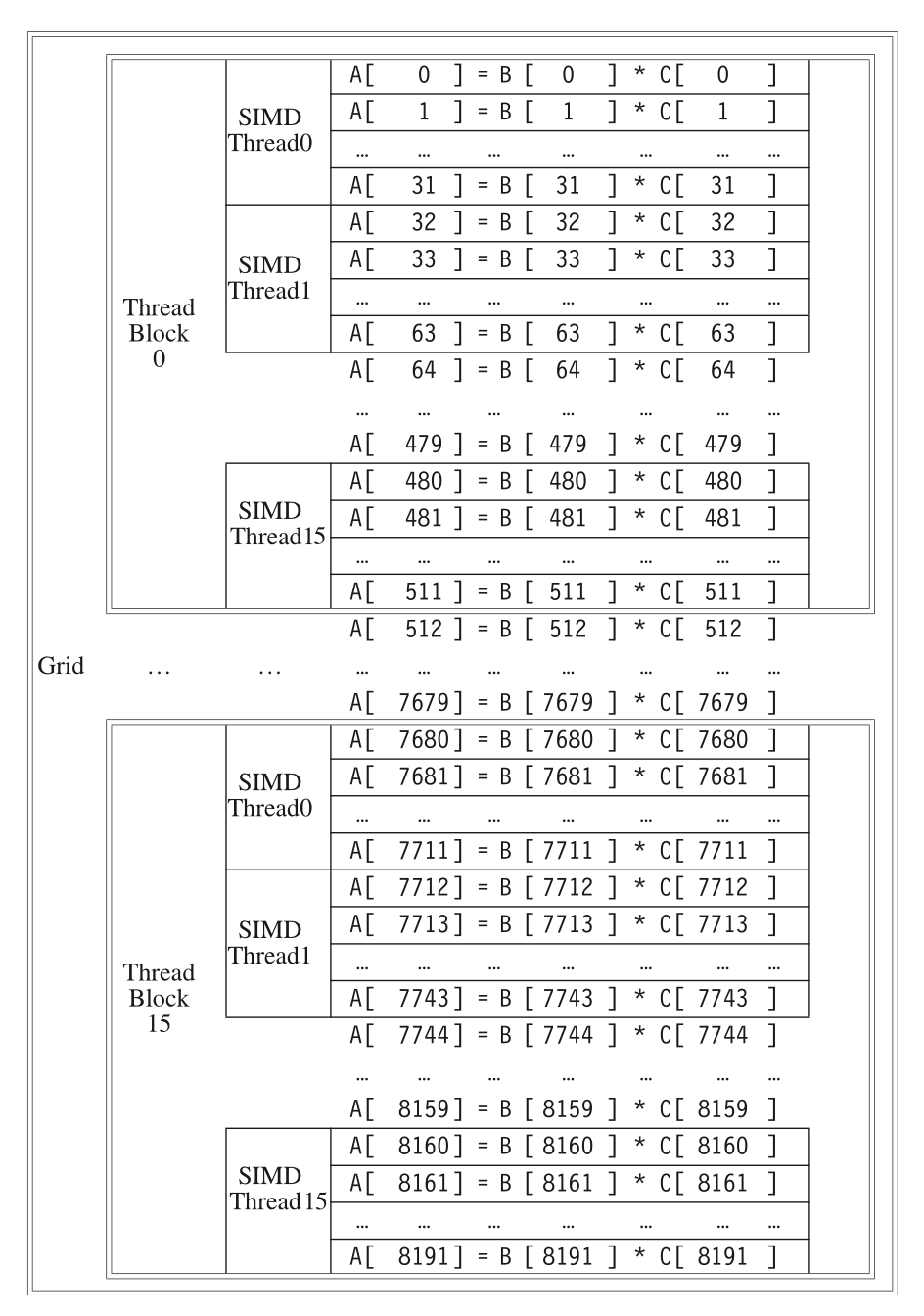

一组线程打包成 Thread Block，在 多线程 SIMD 处理器 上执行。
两级硬件调度器：Thread Block Scheduler（分配块到处理器）+ SIMD Thread Scheduler（含记分板，调度 SIMD 指令线程）。
SIMD Lane = 执行单元；GPU 靠大量线程隐藏 DRAM 延迟，故用小流式 Cache + 海量寄存器。
内存层级：私有内存（每 lane）/ 局部内存（块内共享，~48KB）/ GPU 内存（全局，host 可读写）。
所有数据传输本质都是 gather-scatter；靠地址合并(coalescing)把连续地址合成块传输。

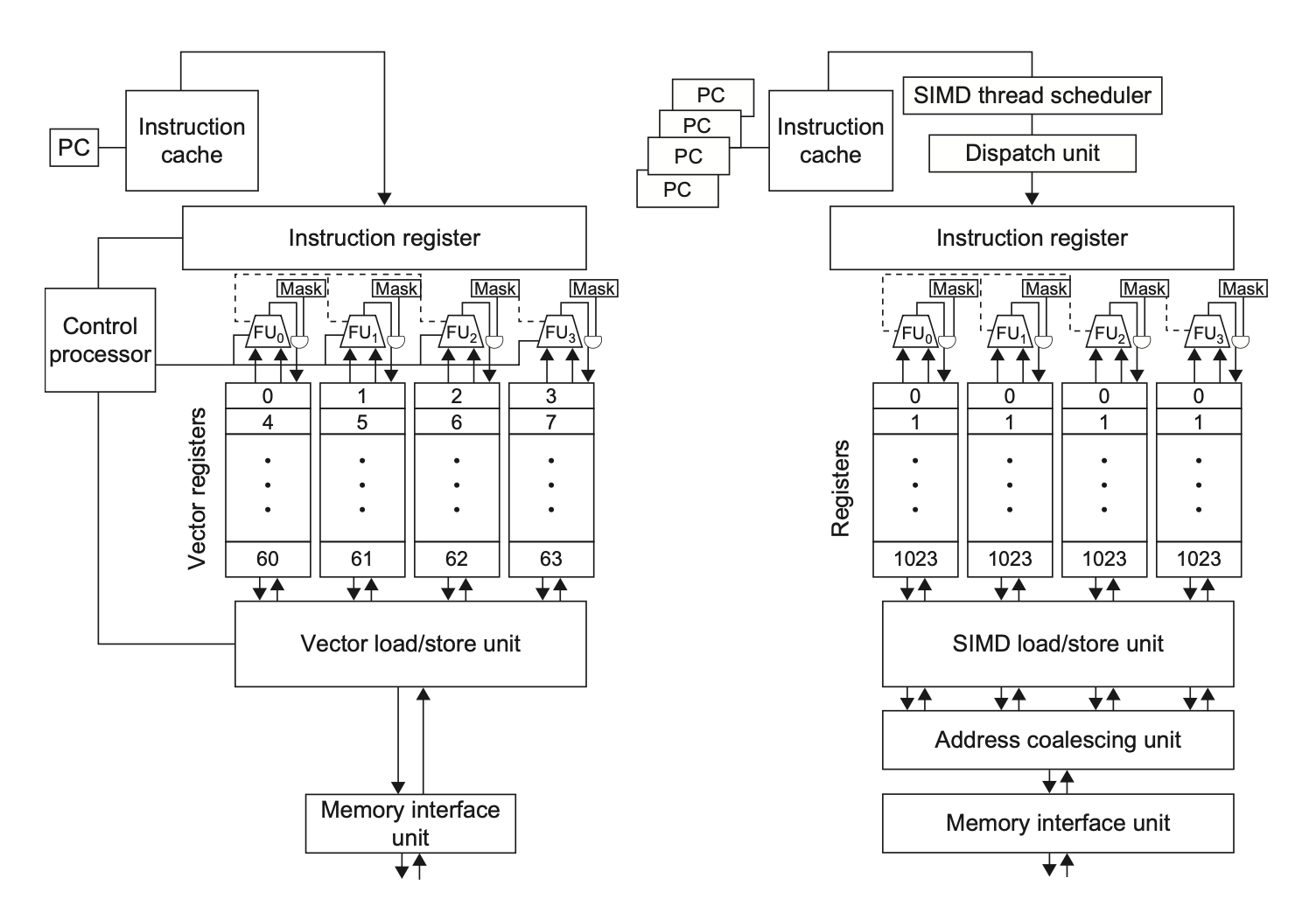

向量术语	GPU 术语
向量化循环	网格 grid
一条向量指令	线程块的工作
向量通道 lane	SIMD lane

7. 循环依赖与向量化（大题第二道常出）¶

循环携带依赖(loop-carried dependence)：后续迭代依赖前面迭代产生的值 → 阻止并行。

例题①：判断是否有循环携带依赖（24-25 大题 / 22-23 第二大题）

for (i=0; i<100; i++) {
    A[i+1] = A[i] + C[i];    // S1
    B[i+1] = B[i] + A[i+1];  // S2
}

- S1：本次用 A[i]，上次算了 A[i+1] → 循环携带依赖，迫使顺序执行。 - S2：本次用 B[i]，上次算了 B[i+1] → 也循环携带。 - S2 用本次 S1 的 A[i+1] → 非循环携带（同次迭代内）。结论：有循环携带依赖，不能直接并行。

例题②：寄存器重命名消除输出/反依赖（24-25 大题）

for (i=0; i<99; i++) {
    A[i] = A[i] * B[i];  // S1
    B[i] = A[i] + c;     // S2
    A[i] = C[i] * c;     // S3
    C[i] = D[i] + A[i];  // S4
}

三类依赖：S1→S2 真依赖（A[i]）；S1 与 S3 对 A[i] 输出依赖；S2 读 B[i] 与 S1 间反依赖等。把 S3/S4 用的 A[i] 改名为 A2[i]，消除 output/anti 依赖，保留真依赖。

例题③：改写使可向量化（24-25 / 22-23 例2）

for (i=0; i<99; i++) {
    A[i] = A[i] + B[i];     // S1
    B[i+1] = C[i] + D[i];   // S2
}

S1 用上次 S2 算的 B[i]（循环携带），但依赖不是循环的（无语句依赖自身），可拆环：

A[0] = A[0] + B[0];
for (i=0; i<98; i++) {
    B[i+1] = C[i] + D[i];
    A[i+1] = A[i+1] + B[i+1];
}
B[99] = C[98] + D[98];

8. GCD 测试与依赖消除¶

数组下标若为仿射形式 \(a\cdot i + b\)。存数组用 \(a\cdot j + b\)，取用 \(c\cdot k + d\)，则存在依赖要求 \(a\cdot j + b = c\cdot k + d\)。

GCD 测试：若 \(\gcd(c, a)\) 不能整除 \((d-b)\)，则一定无依赖。（反之通过 GCD 不代表一定有依赖——它没考虑循环边界。）

例题：GCD 判无依赖（4 中例）

存 \(2i\)、取 \(2i+3\) 即 a=2,b=0,c=2,d=3：gcd(2,2)=2，d−b=3，2 不整除 3 → 无依赖。

消除依赖计算：

标量扩展(scalar expansion)：把循环里复用的标量改成数组（每次迭代独立名字），如点积里 sum → sum[i]，使循环可并行。
归约(reduction)：sum/max 这类，先并行算部分和（标量扩展），再用专门的归约步骤合并。依赖加法结合律——浮点下偶尔会有精度问题，故编译器通常需显式开关。

9. 本章考点清单¶

convoy / chime / chaining 定义；按结构冲突划 convoy
向量三连：无链/有链总时间、convoy 数
宽向量加法周期数（⌈n/lane⌉ × latency）
向量优化七件套"解决什么"，尤其 strip mining / mask / stride / gather-scatter
Roofline：算术强度低→带宽限，高→算力限
GPU 术语对照、SIMT、内存层级（定性）
循环携带依赖判断、重命名消 output/anti、改写向量化
GCD 测试：gcd 不整除差值 → 无依赖
标量扩展、归约

上一章 → Chap 3 ｜下一章 → Chap 5（TLP：第三道大题主力，MESI/Directory 状态题）。
